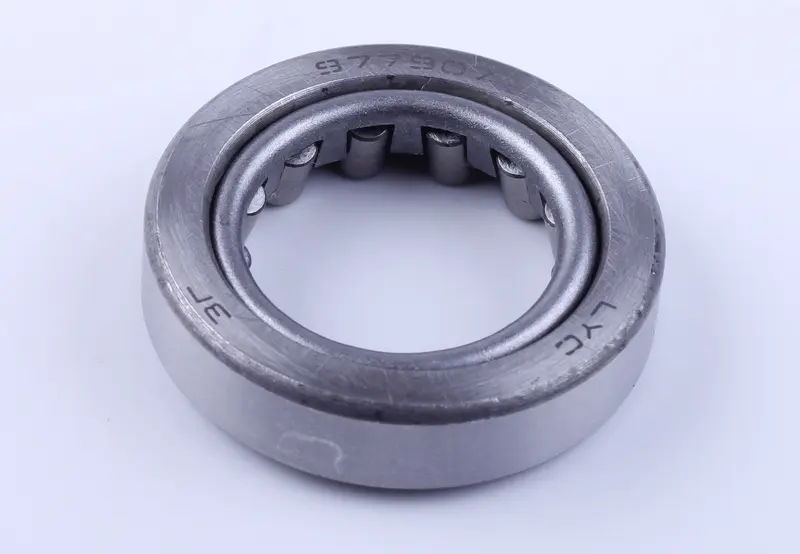

Верхний подшипник вертикального вала рулевой колонки 977907 Xingtai, DongFeng, Jinma

Верхний подшипник рулевой колонки 977907

Эта деталь предназначена для верхней опоры вертикального вала рулевой колонки тракторов Xingtai, DongFeng и Jinma с механическим рулевым механизмом соответствующей конструкции. Подшипник поддерживает вал с червяком в корпусе и воспринимает нагрузку при повороте руля. Исправная опора удерживает вал в заданном положении, помогает сохранить равномерное вращение и не допускает лишнего осевого перемещения, которое увеличивает свободный ход рулевого управления.

Конструкция и назначение

977907 — однорядный роликовый радиально-упорный подшипник с коническими роликами, выполненный без отдельного внутреннего кольца. Наружное кольцо, сепаратор и ролики образуют открытую сборку, а ответная коническая поверхность вала с червяком участвует в формировании дорожки качения. Такая конструкция рассчитана на одновременное восприятие радиальной и осевой нагрузки в рулевом механизме.

Отсутствие собственного внутреннего кольца делает состояние сопрягаемой поверхности особенно важным. Новый подшипник не устранит дефект, если на валу остались раковины, задиры, выкрашивание или выраженная выработка. При ремонте оценивают не только ролики и наружное кольцо, но и посадочное место в корпусе, поверхность вала, вторую опору червяка и регулировочные детали механизма.

Что проверить перед заказом

• Положение в механизме: деталь устанавливается в верхней опоре вертикального вала рулевой колонки.
• Обозначение: требуется исполнение 977907; вариант 977907K относится к другой позиции, поэтому выбирать только по похожему виду нельзя.
• Посадочную геометрию: сравните наружный диаметр, диаметр по роликам, общую ширину и профиль сопрягаемой поверхности со снятой деталью и валом.
• Конструкцию: у подшипника нет отдельного внутреннего кольца; этот признак необходимо учитывать при сравнении с ранее установленной деталью.
• Модификацию трактора: подшипник применяется на Xingtai 180, 200, 220, 244, DongFeng 240, 244, 250, 254 и Jinma 240, 244, но окончательный подбор выполняют по устройству конкретной рулевой колонки.

Когда подшипник требует внимания

Проверка рулевой колонки нужна при увеличенном свободном ходе руля, осевом перемещении вала, заедании, неравномерном вращении или постороннем шуме из корпуса механизма. Такие признаки могут быть связаны не только с подшипником, поэтому перед разборкой оценивают регулировку червячно-роликовой пары, состояние обеих опор и люфты сопряженных деталей. Подшипник заменяют при повреждении роликов или сепаратора, следах коррозии, выкрашивании дорожек, заметной выработке либо вращении с рывками.

Установка и регулировка

Перед монтажом корпус и посадочные поверхности очищают, а вал осматривают по всей зоне контакта роликов. Деталь устанавливают в том же направлении, которое предусмотрено конструкцией рулевого механизма, без ударов по роликам и сепаратору. Для открытого подшипника используют смазочный материал, предусмотренный руководством трактора. После сборки регулируют предварительный натяг опор и зазор рулевого механизма штатными прокладками и регулировочными деталями; универсальное усилие затяжки здесь неприменимо.

После ремонта рулевое колесо должно поворачиваться плавно во всем рабочем диапазоне, без подклинивания и ощутимого осевого хода вала. Перед эксплуатацией повторно контролируют крепеж корпуса и работу рулевого привода. Точный выбор 977907 по положению в колонке, конструкции без внутреннего кольца и фактической посадке помогает восстановить корректную опору вала без несовместимых деталей.
