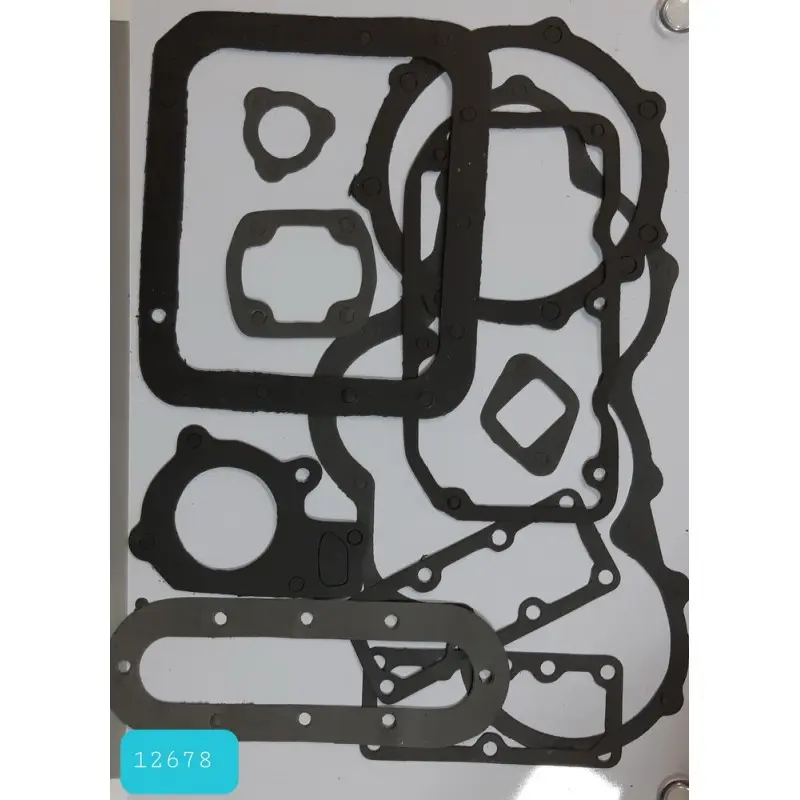

Комплект прокладок двигателя TY290 для Xingtai 180, 11 шт., TD

Комплект прокладок двигателя TY290 для Xingtai 180

Набор из 11 прокладок TD предназначен для обслуживания четырехтактного дизельного двигателя TY290 с водяным охлаждением, применяемого на минитракторе Xingtai 180. Прокладки устанавливаются между сопрягаемыми деталями мотора и обеспечивают плотность разъемных соединений после разборки и ремонта. Разные контуры и расположение отверстий позволяют использовать комплект сразу в нескольких местах двигателя, для которых предусмотрены соответствующие детали.

Такой набор пригодится при плановом обслуживании, устранении подтеканий или ремонте с разборкой корпусных частей. Прокладки разделяют соприкасающиеся поверхности и закрывают возможные пути выхода масла, охлаждающей жидкости либо газовой среды — конкретная задача зависит от места установки. Исправное уплотнение помогает поддерживать предусмотренные условия работы двигателя без потерь через стыки. Поводом для замены становятся разрыв, продавливание, усадка, затвердевание, повреждение края или следы жидкости возле соединения.

Что проверить при подборе

Комплект рассчитан именно на двигатель TY290 и минитрактор Xingtai 180. Одного совпадения марки техники недостаточно: на машинах одной серии могут встречаться отличающиеся двигатели и варианты исполнения. До начала ремонта необходимо проверить обозначение двигателя, а также сопоставить новые прокладки с демонтированными деталями.

• Модель двигателя: TY290.
• Техника: минитрактор Xingtai 180.
• Тип двигателя: четырехтактный дизельный.
• Система охлаждения: водяная.
• Количество: 11 прокладок различных форм.

При сравнении учитывают внешний контур каждой детали, количество и положение крепежных отверстий, форму внутренних вырезов и соответствие каналам в сопрягаемых частях. Прокладка должна укладываться без растяжения, подрезки и принудительного смещения. Ее отверстия не должны перекрывать каналы или выходить за границы посадочной поверхности. Если старые детали разрушены, ориентируются на конфигурацию самих фланцев и техническую документацию двигателя TY290.

Подготовка к установке

Качество герметизации зависит не только от новой прокладки, но и от состояния основания. После разборки с поверхностей полностью удаляют остатки прежнего уплотнения и загрязнения. Посадочные плоскости должны быть чистыми, сухими и не иметь задиров, глубоких рисок, коррозионных раковин либо заметной деформации. Остатки материала снимают аккуратно, чтобы не повредить кромки и не оставить частицы внутри открытых каналов двигателя.

• Сначала разложите все 11 деталей и определите их места по контурам и отверстиям.
• Перед сборкой проверьте целостность каждой прокладки: заломы, надрывы и поврежденные края недопустимы.
• Совместите крепежные отверстия и каналы без доработки формы прокладки.
• Соблюдайте порядок и моменты затяжки, предусмотренные руководством по ремонту TY290.
• Применяйте дополнительный герметизирующий состав только там, где это прямо предусмотрено технологией сборки двигателя.

Чрезмерная затяжка не компенсирует поврежденную плоскость или неверно выбранную прокладку: она может неравномерно сжать деталь и нарушить плотность стыка. После сборки соединения проверяют на отсутствие подтеканий, а работу двигателя — на стабильность. Комплект удобен для ремонта с разборкой нескольких соединений, поскольку позволяет заранее подготовить набор прокладок одной совместимости и не подбирать каждую позицию отдельно в ходе обслуживания.
