Прокладка глушителя DongFeng 240/244

Прокладка глушителя DongFeng 240/244

Деталь предназначена для уплотнения разъемного соединения выпускной системы минитракторов DongFeng 240 и DongFeng 244. Она устанавливается в месте стыка деталей глушителя и закрывает зазор между прижимаемыми плоскостями. При равномерной затяжке крепежа прокладка помогает удерживать выхлопные газы внутри тракта, поэтому соединение не должно пропускать газы и сажу наружу. Такая деталь нужна при ремонте глушителя, разборке соединения или замене прокладки, потерявшей целостность после эксплуатации.

Конструкция и основные параметры

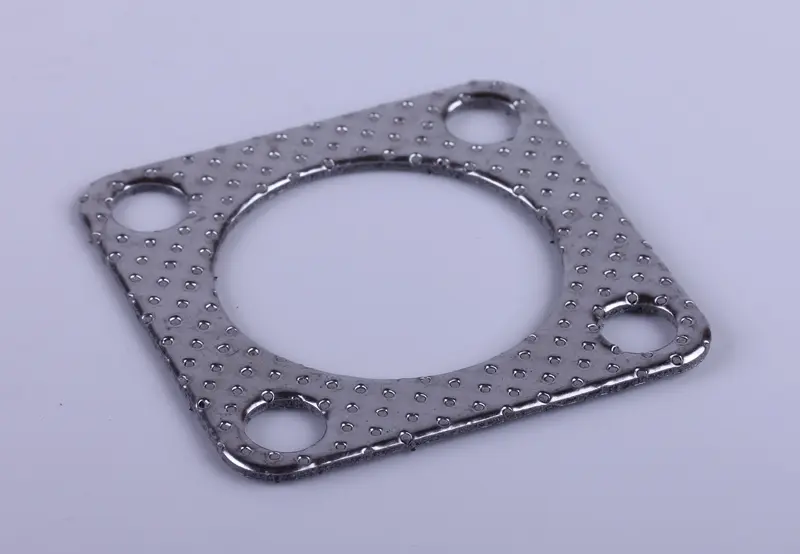

Прокладка имеет квадратный контур со скругленными углами, круглое центральное отверстие и четыре отверстия под крепеж. Диаметр проходного отверстия составляет 48 мм, а межболтовое расстояние указано как 50 × 50 мм. Масса детали — 12 г. Такое сочетание формы и размеров важно при подборе: отверстие должно совпадать с проходом выпускного соединения, а четыре крепежные точки — без смещения совмещаться со шпильками или отверстиями фланца.

Назначение детали ограничено выпускным соединением DongFeng 240/244. Она не относится к прокладкам впуска, карбюратора, головки блока или крышек двигателя. Использование именно в глушителе определяет и признаки неисправности: поводом для проверки становятся следы сажи по краю стыка, локальный шум выхлопа, прорыв газов возле фланца, прогар, разрыв либо заметное продавливание снятой прокладки.

Что проверить перед выбором

• Модель техники: DongFeng 240 или DongFeng 244.
• Центральный проход: диаметр 48 мм.
• Схема крепления: четыре отверстия с межболтовым расстоянием 50 × 50 мм.
• Контур: квадратная форма со скругленными углами и круглым проходом по центру.
• Место установки: соединение деталей глушителя, а не другой фланец двигателя.

Перед заказом сопоставьте эти параметры со снятой деталью и ответной частью. Межболтовое расстояние измеряют между центрами крепежных отверстий. Отдельно проверьте диаметр центрального прохода, число отверстий и их расположение. Совпадение только марки и модели трактора недостаточно, если выпускная система ранее менялась или на технике установлена другая модификация глушителя.

Установка и контроль соединения

Работы проводят на остывшей выпускной системе. После разборки удаляют остатки старой прокладки и нагар с обеих прижимных плоскостей, не повреждая поверхности. Фланцы проверяют на деформацию, трещины и сильную коррозию: новая прокладка не устранит неплотность, если детали перекошены или крепеж не обеспечивает равномерный прижим. Прокладку устанавливают без смещения, чтобы центральное отверстие не перекрывало выпускной канал, а все четыре крепежные точки свободно совпали.

Крепеж затягивают равномерно, соблюдая порядок и усилие из руководства по обслуживанию конкретной модификации трактора. Перекос при затяжке способен оставить неприжатый участок по краю. После сборки соединение проверяют на характерный шум и следы выхода газов возле фланца. Если обнаружена утечка, следует проверить плоскости, крепеж и правильность положения детали, а не компенсировать дефект дополнительным усилием без диагностики.

Прокладка глушителя DongFeng 240/244 подходит для планового восстановления герметичности выпускного стыка и ремонта после демонтажа глушителя. Точное совпадение проходного отверстия и крепежной схемы позволяет установить деталь в предусмотренное место без подрезки и переноса отверстий.
