Коленчатый вал ИЖ Планета

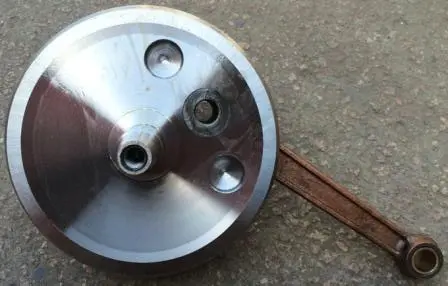

Коленчатый вал для мотоцикла ИЖ Планета

Коленчатый вал предназначен для ремонта двигателя мотоцикла ИЖ Планета. Он принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение поршня во вращение и передаёт крутящий момент механизмам двигателя. Точность геометрии этой детали напрямую связана с равномерностью вращения, уровнем механического шума и правильным положением сопряжённых деталей. Вал выполнен как сборная конструкция с шатуном и двумя щеками, поэтому заменяет основную часть кривошипно-шатунного механизма при капитальном ремонте.

Назначение и конструкция

В двигателях семейства ИЖ Планета применяется прессованный сборный коленчатый вал. Шатун соединяет поршень с кривошипом: его верхняя головка сопрягается с поршневым пальцем, а нижняя работает на пальце кривошипа между щеками. Полуоси вала устанавливаются в опорах картера и обеспечивают передачу вращения на связанные механизмы. Такое расположение предъявляет строгие требования к соосности полуосей, свободному движению шатуна и отсутствию недопустимого радиального люфта.

Замена коленвала требуется не только после явной поломки. Основанием для разборки и диагностики служат сильный стук, шум или гул в нижней части двигателя, усиливающийся с ростом оборотов, заедание шатуна, увеличенный люфт его нижней головки, следы касания щёк о картер либо биение полуосей. Окончательное решение принимают после измерений: похожие симптомы могут быть связаны также с коренными подшипниками, посадочными местами и другими сопряжёнными деталями.

Как правильно подобрать коленвал

Перед заказом определите точную модификацию двигателя ИЖ Планета и сопоставьте новый вал со снятой деталью. Общее название семейства не заменяет проверку посадочной геометрии: в мотоцикле могли быть установлен другой двигатель, детали иной модификации или ранее изменённые компоненты. Совместимость с ИЖ Юпитер, Планета Спорт и другими семействами нельзя считать автоматической.

• Общая конфигурация: сравните форму и расположение щёк, длину узла и положение шатуна.
• Полуоси: проверьте их длину, диаметры посадочных участков и исполнение концов с обеих сторон.
• Опоры в картере: сопоставьте посадки под коренные подшипники и состояние соответствующих гнёзд двигателя.
• Шатун: проверьте соответствие верхней головки применяемому поршневому пальцу и поршневой группе.
• Сопряжённые детали: уточните исполнение приводной стороны и стороны генератора именно для ремонтируемого двигателя.

Подшипники, сальники, регулировочные шайбы, прокладки и крепёж подбирают отдельно по модификации и фактическому состоянию двигателя. Их наличие вместе с коленвалом необходимо уточнять до заказа, поскольку само обозначение детали не определяет состав набора.

Установка и контроль после сборки

Монтаж коленчатого вала выполняют при разобранном двигателе с разъединением половин картера. До установки очищают посадочные поверхности, оценивают состояние коренных подшипников и уплотнений, проверяют гнёзда в картере. Изношенные опоры, повреждённые посадки или старые уплотнения способны нарушить работу даже исправного коленвала, поэтому связанные детали осматривают одновременно.

Запрессовку и последующий контроль следует поручать мастеру, располагающему подходящими оправками и измерительным инструментом. Удары по полуосям, перекос при монтаже и передача усилия через неподходящую поверхность могут изменить геометрию сборного вала. После соединения картера проверяют лёгкость вращения без заеданий, отсутствие касания щёк, правильные зазоры и положение сопряжённых механизмов. Такой подход помогает установить коленвал ИЖ Планета без повторной разборки из-за пропущенного люфта, перекоса или изношенной опоры.
