Сальник штока сцепления («грибок») ИЖ

Сальник штока сцепления («грибок») ИЖ

Уплотнение предназначено для места прохода штока механизма выключения сцепления на мотоциклах ИЖ. Оно закрывает зазор вокруг подвижной детали, помогает удерживать масло внутри корпуса и ограничивает попадание дорожной пыли, влаги и абразивных частиц к посадочному месту. Такая небольшая деталь особенно важна после разборки сцепления, ремонта коробки передач или обнаружения масляных следов в зоне выхода штока.

При нажатии рычага сцепления привод перемещает шток вдоль оси первичного вала, а усилие передается к нажимному диску. Сальник не выполняет функцию толкателя и не регулирует сцепление: его задача — сохранять уплотнение вокруг штока при его перемещении. Исправное состояние этой детали помогает содержать наружную часть механизма чище и не допускать постепенной потери масла через место прохода штока.

Конструкция и подбор

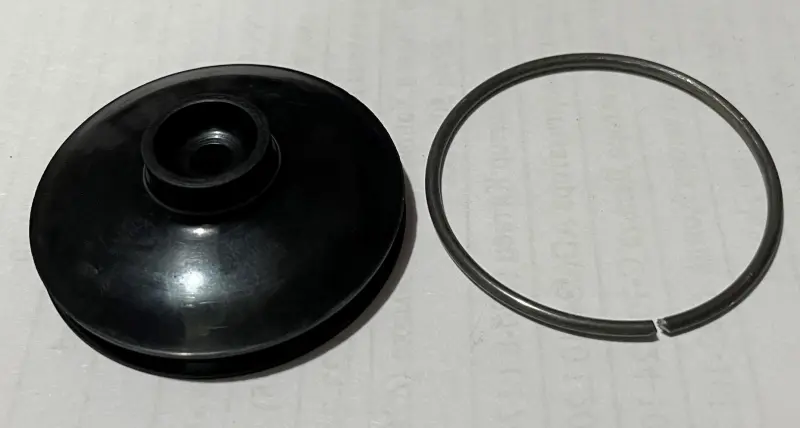

Сальник имеет характерный грибовидный, чашеобразный профиль с центральным отверстием под шток. В конструкции используется отдельное разрезное пружинное кольцо, которое фиксирует уплотнитель в предусмотренном положении. Такая форма отличает деталь от обычной плоской прокладки и требует правильной ориентации при сборке.

• Назначение: уплотнение зоны штока выключения сцепления.
• Применение: сальник этого типа применяется на мотоциклах ИЖ Планета и ИЖ Юпитер.
• Форма: чашеобразный «грибок» с центральным проходом.
• Фиксация: разрезное пружинное кольцо устанавливается в соответствующее посадочное место.

Перед заказом сравните старый сальник по наружному диаметру, общей высоте, диаметру отверстия, глубине чаши и расположению канавки под кольцо. Одного названия марки недостаточно, если двигатель ранее ремонтировали, заменяли крышку, гайку сцепления или другие сопряженные детали. Старый уплотнитель лучше снять аккуратно и использовать как образец, не растягивая его и не деформируя кольцо до окончания сравнения.

Когда требуется замена

Поводом для проверки служат следы масла около штока, влажный налет на наружной поверхности, растрескивание, надрывы, затвердевание или заметная потеря формы сальника. Осмотрите также центральную кромку: она должна равномерно охватывать шток, без вывернутых участков и глубоких следов износа. Пружинное кольцо не должно быть разогнуто, переломлено или установлено мимо своей канавки. После снятия старую деформированную деталь не стоит возвращать на место, поскольку повторная установка может не восстановить плотное прилегание.

Масляный след не всегда означает неисправность только сальника. До сборки проверьте состояние поверхности штока и посадочного места, отсутствие заусенцев, перекоса и загрязнений. Поврежденная или шероховатая сопряженная поверхность способна быстро испортить новую кромку. Если течь появилась после обслуживания, дополнительно проверьте ориентацию чаши и положение фиксирующего кольца.

Установка и контроль

Монтаж выполняют на чистом посадочном месте после удаления остатков грязи и старого масла с наружных поверхностей. Сальник заводят без перекоса, не поддевая рабочую кромку острым инструментом. Центральное отверстие должно пройти по штоку без надрыва, а чашеобразная часть — занять штатное положение без складок. Затем разрезное кольцо размещают в предназначенной канавке и убеждаются, что оно село по всей окружности, а его концы не зажимают уплотнитель.

• Не забивайте деталь ударами по тонкой кромке и не растягивайте центральное отверстие.
• Не оставляйте под чашей песок, металлическую стружку или фрагменты старого уплотнения.
• Не затягивайте регулировочные детали сцепления вместо устранения перекоса сальника.
• После сборки проверьте свободное перемещение привода и осмотрите место установки после короткой контрольной поездки.

Этот сальник подходит для планового восстановления уплотнения сцепления ИЖ и для ремонта при появлении течи у штока. Точная сверка геометрии со снятой деталью помогает избежать ошибки при выборе, а ровная посадка и правильная фиксация кольца позволяют уплотнителю выполнять свою задачу без пережатия и преждевременного повреждения.
