Барабанные тормозные колодки Zongshen/Lifan 125–150 для колеса 18″

Барабанные тормозные колодки Zongshen/Lifan 125–150 для колеса 18″

Колодки предназначены для барабанного тормоза мотоциклов Zongshen и Lifan класса 125–150 см³ с 18-дюймовым колесом. Они устанавливаются внутри тормозного барабана и участвуют в замедлении колеса за счет контакта фрикционных накладок с его внутренней поверхностью. Это деталь именно барабанного механизма: для тормоза с диском и суппортом такая конструкция не применяется.

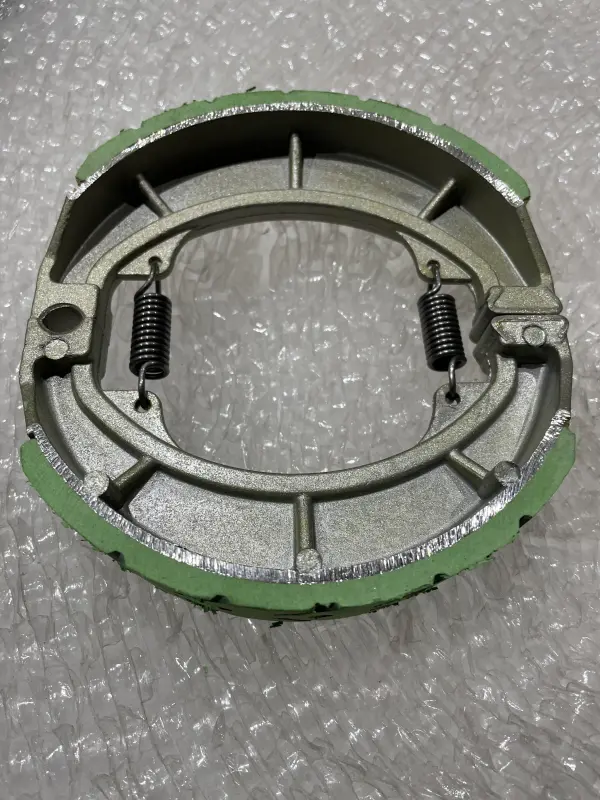

Конструкция состоит из двух дугообразных колодок с фрикционными накладками и двух возвратных пружин. При нажатии на педаль или рычаг привод поворачивает разжимной кулачок, колодки расходятся и прижимаются к барабану. После прекращения воздействия пружины возвращают их в исходное положение. Исправное взаимодействие колодок, кулачка и барабана необходимо для предсказуемого хода привода и равномерного замедления без постоянного трения при отпущенном тормозе.

Что проверить при подборе

Обозначения Zongshen/Lifan 125–150 и колесо 18″ задают область применения, но одной марки мотоцикла или объема двигателя недостаточно для безошибочного выбора. В пределах одной серии могут использоваться разные ступицы и тормозные механизмы. Перед установкой сопоставьте новую деталь со снятыми колодками и посадочными местами тормозного щита.

• Тип тормоза: требуется внутренний барабанный механизм, а не дисковый тормоз.
• Размер колеса: исполнение рассчитано на модификации с колесом 18″; это обозначение применения, а не диаметр самой колодки.
• Габариты: сравните наружный диаметр собранной пары, ширину накладок и общую толщину со старой деталью.
• Форма опор: должны совпадать участки, которыми колодки устанавливаются на неподвижную опору и разжимной кулачок.
• Расположение пружин: проверьте точки крепления, направление установки и отсутствие контакта пружин с подвижными деталями.

Такое сравнение особенно важно, если мотоцикл ранее ремонтировался, ступица заменялась или точная модификация техники неизвестна. Колодки не следует подбирать только по внешнему сходству: даже небольшое различие посадочной геометрии может помешать правильной сборке и регулировке.

Замена и обслуживание

Поводом для проверки барабанного тормоза становятся заметное увеличение хода педали, недостаточный запас регулировки, ослабление торможения, рывки, скрежет или неравномерный износ накладок. После разборки оценивают состояние обеих колодок, возвратных пружин, опорных участков, разжимного кулачка и внутренней поверхности барабана. Загрязненные, поврежденные или сильно изношенные накладки не обеспечивают правильного контакта по рабочей поверхности.

• Перед сборкой удалите из барабана пыль и продукты износа подходящим способом, не допуская их вдыхания.
• Не наносите смазку на фрикционные накладки и внутреннюю дорожку барабана.
• Убедитесь, что обе пружины установлены в предусмотренные отверстия и надежно удерживают колодки.
• После сборки отрегулируйте свободный ход привода, прокрутите колесо вручную и проверьте, что отпущенный тормоз не создает постоянного сопротивления.

Первую проверку работы после обслуживания выполняют на небольшой скорости в месте без движения. Правильно подобранные и установленные колодки должны включаться без заедания, возвращаться после отпускания привода и работать согласованно с исправным барабаном. Если размеры, форма опор или положение пружин отличаются от снятой детали, установку продолжать не следует — требуется исполнение, соответствующее конкретной ступице.
