Зубчатые стопорные шайбы крышек коленвала ИЖ Юпитер, 8 шт., VDKI

Стопорные шайбы для крепления крышек коленвала ИЖ Юпитер

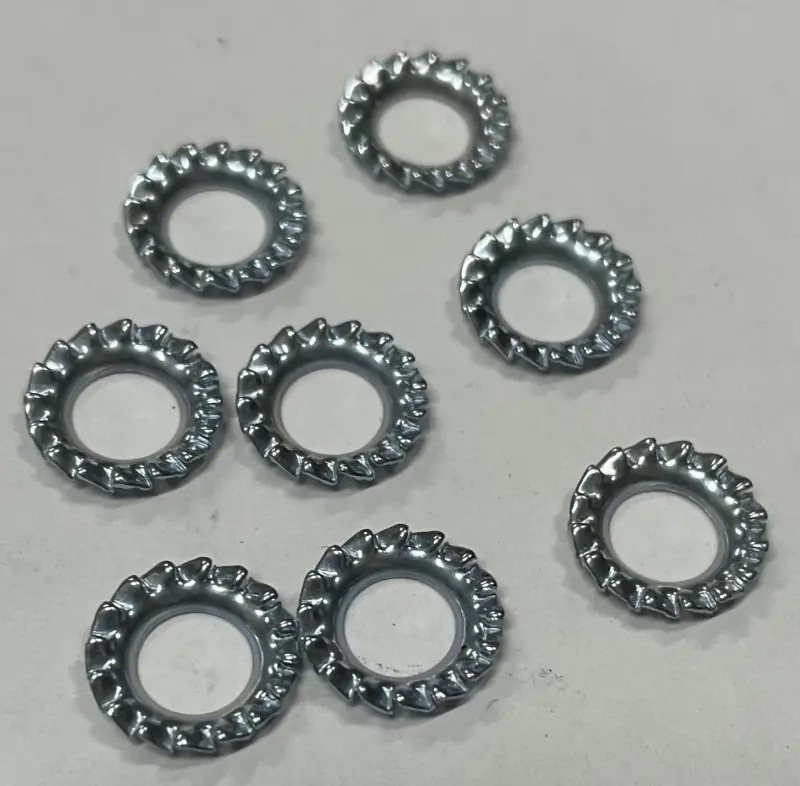

Комплект VDKI предназначен для резьбового крепежа крышек коленвала мотоциклов ИЖ Юпитер. В набор входят восемь кольцевых шайб с наружными зубьями. Такие детали устанавливают вместе с болтами или винтами: при затяжке зубчатая кромка создает дополнительное сопротивление повороту крепежа и помогает соединению сохранять затяжку при вибрации двигателя.

Это именно комплект шайб, а не коленчатый вал, крышки или крепежные болты. Он пригодится при разборке двигателя, восстановлении штатного крепления крышек, замене потерянных деталей либо обновлении шайб, которые уже деформированы, расплющены или имеют поврежденные зубья. Количество восемь штук соответствует заявленному составу позиции и позволяет заменить все шайбы, предусмотренные этим набором, за один этап ремонта.

Конструкция и назначение

Каждая шайба имеет круглое центральное отверстие и расположенные по наружной окружности упругие зубья. Зубчатая форма отличает изделие от обычной плоской шайбы и от разрезного пружинного гровера. При затяжке крепежа зубья контактируют с сопрягаемыми поверхностями и препятствуют свободному обратному повороту резьбовой детали. Это особенно уместно на моторных соединениях, которые во время эксплуатации испытывают постоянную вибрацию.

Шайба работает как часть правильно собранного резьбового соединения и не компенсирует поврежденную резьбу, перекошенную крышку или неподходящий болт. Надежность крепления зависит также от состояния резьбовых отверстий, самих крепежных деталей, прилегающих поверхностей и соблюдения установленного для двигателя порядка затяжки.

Что проверить перед выбором

• Назначение: комплект рассчитан на крепления крышек коленвала семейства ИЖ Юпитер.
• Количество: в позиции восемь шайб; перед ремонтом сопоставьте это число с фактическим количеством точек крепления.
• Форма: требуются кольцевые стопорные шайбы с наружными зубьями, а не гладкие плоские шайбы и не разрезные гроверы.
• Посадка: внутреннее отверстие должно свободно надеваться на штатный крепеж без растачивания, а наружный контур не должен выходить за доступную опорную площадку.
• Состояние крепежа: проверьте резьбу, головки болтов и поверхности крышек; поврежденные сопрягаемые детали следует привести в исправное состояние до сборки.

Название «Юпитер» охватывает несколько модификаций мотоцикла, поэтому при подборе полезно сравнить новые шайбы со снятыми по внутреннему и наружному диаметру, общей форме и числу мест установки. Если старые детали отсутствуют, ориентируйтесь на крепеж и спецификацию конкретного двигателя. Размеры шайб нельзя выбирать только по внешнему сходству: слишком большое отверстие не обеспечит правильную посадку, а слишком малое не позволит установить деталь без переделки.

Рекомендации по установке

Перед сборкой очистите опорные площадки и убедитесь, что шайба лежит ровно, не попадает на кромку углубления и не перекрывает соседние детали. На каждую предусмотренную точку крепления устанавливается отдельная шайба. Болты наживляют без перекоса, после чего крышку притягивают равномерно в последовательности и с усилием, указанными для соответствующей модификации двигателя ИЖ Юпитер.

Не используйте шайбу с надломленными, сильно загнутыми или стертыми зубьями. После установки проверьте равномерность прилегания крышки и отсутствие перекоса крепежа. Комплект из восьми зубчатых шайб VDKI подходит для планового обслуживания и ремонта креплений крышек коленвала, когда требуется восстановить предусмотренное конструкцией стопорение резьбовых соединений.
