Рычаг ручного тормоза бензопилы Goodluck GL4500/5200 SVET

Рычаг ручного тормоза для Goodluck GL4500/5200

Рычаг SVET предназначен для ремонта ручного тормоза бензопил Goodluck GL4500 и GL5200. Деталь установлена перед передней рукояткой и служит органом управления цепным тормозом: перемещение рычага приводит механизм в положение торможения или освобождения. Широкая передняя часть одновременно выполняет функцию щитка для руки оператора. Такая запчасть нужна при трещинах, деформации, поломке креплений либо нарушении нормального хода штатного рычага.

Назначение и конструкция

Рычаг относится к деталям тормозной системы бензопилы и взаимодействует с ее внутренним механизмом. Сам по себе он не заменяет тормоз в сборе: лента, пружины и прочие компоненты механизма приобретаются или обслуживаются отдельно, если этого требует состояние пилы. Это особенно важно учитывать, когда причина неисправности находится не в наружном рычаге, а под крышкой тормоза.

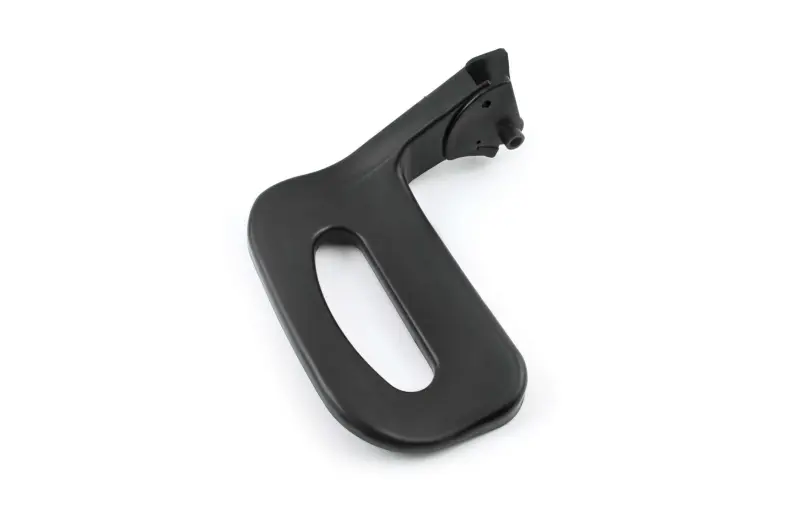

Деталь выполнена в черном цвете и имеет широкую щитковую часть с продолговатым отверстием. На монтажном конце предусмотрена фигурная зона крепления с отверстиями и опорными элементами для соединения с механизмом. Геометрия этой части определяет посадку, положение щитка относительно передней рукоятки и передачу движения на тормоз. Поэтому при подборе недостаточно ориентироваться только на общий внешний вид запчасти.

Что проверить перед покупкой

• Модель бензопилы: подтвержденная совместимость указана для Goodluck GL4500 и GL5200.
• Исполнение детали: сравните форму щитка, изгиб рычага, расположение отверстий и конфигурацию монтажного конца со снятой запчастью.
• Тип требуемой запчасти: это отдельный рычаг, а не полностью собранный ручной тормоз.
• Состояние сопряженных деталей: до установки проверьте точки опоры, привод тормоза, пружины и ленту; повреждение этих компонентов нельзя устранить одной заменой рычага.

У бензопил одной серии могут встречаться конструктивные различия, поэтому обозначение GL4500 или GL5200 следует сопоставлять с фактическим исполнением установленной детали. Особое внимание уделяют монтажной части: совпадение общей ширины щитка без совпадения креплений не обеспечивает правильную установку и работу механизма.

Когда требуется замена

Основанием для замены служат трещины около точек крепления, сколы, заметная деформация щитка, поврежденные отверстия, чрезмерный боковой люфт или невозможность надежно перевести тормоз из одного положения в другое. После удара либо падения бензопилы рычаг нужно осмотреть вместе с механизмом под крышкой. Продолжать работу с поврежденной деталью нельзя: цепной тормоз должен включаться и освобождаться штатным движением, без заедания и самопроизвольного смещения.

Установка и проверка

Перед разборкой двигатель останавливают и дожидаются полного прекращения движения цепи. Монтаж выполняют с учетом положения пружинного механизма и точек зацепления рычага. Деталь должна занять штатное положение без подрезания, изгибания или принудительного совмещения отверстий. Крепеж затягивают равномерно, сохраняя свободный предусмотренный ход.

После сборки проверяют положение щитка относительно рукоятки, отсутствие перекоса и четкое переключение тормоза. Сначала механизм контролируют при неработающем двигателе. Если рычаг движется туго, не фиксируется, имеет ненормальный люфт или не воздействует на тормоз, бензопилу не используют до повторной диагностики и правильной сборки. Точный подбор и аккуратный монтаж возвращают штатное управление цепным тормозом без замены всего узла, когда остальные его детали исправны.
