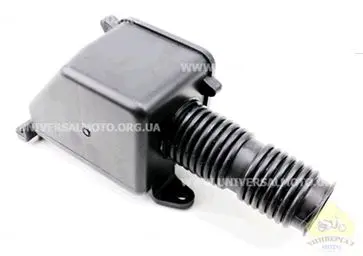

Воздушный фильтр в сборе для ATV 150 JPX

Воздушный фильтр в сборе для ATV 150 JPX

Воздушный фильтр в сборе предназначен для впускной системы квадроцикла ATV 150 JPX. Он очищает воздух перед его подачей во впуск и помогает поддерживать чистоту воздушного тракта. Исправность этого узла важна для стабильной работы техники, особенно при поездках по грунтовым и сухим пыльным дорогам.

Это готовый корпусной узел, в котором объединены корпус фильтра, гофрированный соединительный патрубок и точки крепления. Его удобно устанавливать вместо штатного фильтра целиком, если старый корпус треснул, деформировались посадочные места, патрубок повреждён либо соединение со впуском стало неплотным. Такая замена также подходит для случаев, когда сильное загрязнение или повреждение узла уже нельзя устранить обслуживанием одной внутренней части.

Гофрированный патрубок соединяет корпус фильтра с соответствующей частью впускной системы. Его форма позволяет расположить узел в предусмотренном месте, однако при монтаже патрубок не должен быть перекручен или установлен с перекосом. Точки крепления служат для фиксации корпуса на технике и должны совпадать с расположением штатных креплений.

Когда требуется замена узла

Состояние воздушного фильтра стоит проверять при плановом обслуживании впуска, после длительной эксплуатации в пыльных условиях, а также при обнаружении загрязнения, разрывов или неплотной установки. Осматривать нужно не только фильтрующую часть, но и весь узел: корпус, патрубок, места соединений и крепления. Трещины корпуса, деформация посадочных участков и нарушение герметичности могут привести к попаданию загрязнений дальше по воздушному тракту.

Фильтр в сборе позволяет заменить корпусной узел без отдельного подбора его частей. Это особенно важно, когда проблема связана не только с загрязнением, но и с повреждением корпуса или соединительного патрубка. После установки исправного узла восстанавливаются штатное расположение деталей впуска и плотность предусмотренных соединений.

Особенности конструкции

• готовый фильтрующий узел для впускной системы ATV 150 JPX;
• корпус и гофрированный соединительный патрубок собраны в одной конструкции;
• предусмотрены точки крепления для установки в штатном месте;
• подходит для полной замены повреждённого, изношенного или негерметичного узла;
• очищает поступающий воздух и помогает сохранять чистоту впускного тракта.

Подбор перед заказом

Для правильного подбора сравните деталь со снятым фильтром. Проверьте форму и компоновку корпуса, расположение точек крепления, направление гофрированного патрубка, его посадку и способ соединения со штатным впуском. Для позиции указаны четырёхтактные модели объёмом 150 см³, модификация ZS150J и совместимость с Viper ZS150J/ZS125A. Эти обозначения служат ориентиром, но решающим остаётся фактическое совпадение конструкции установленного узла.

Если на технике отличается расположение креплений, форма корпуса либо конфигурация впускного тракта, устанавливать деталь без полного совпадения не следует. Сравнение со снятым узлом помогает заранее оценить посадку корпуса и патрубка и избежать несовместимости при монтаже.

Установка

Перед монтажом убедитесь, что место установки и соединение со впуском не загрязнены. Разместите корпус ровно, совместите крепёжные точки и подсоедините патрубок без перекручивания. Соединение должно быть плотным, а корпус — надёжно зафиксированным в предусмотренном положении.

После установки проверьте все крепления и места соединений. Впускной тракт не должен оставаться открытым, а патрубок не должен отходить от ответной части системы. Такой фильтр подходит для планового обслуживания и ремонта ATV 150 JPX, когда фильтрующий узел требуется заменить вместе с корпусом и соединительным патрубком.
