Тарелка сцепления ATV с ведущей звездой 7Т для детского квадроцикла

Тарелка сцепления ATV с ведущей звездой 7Т

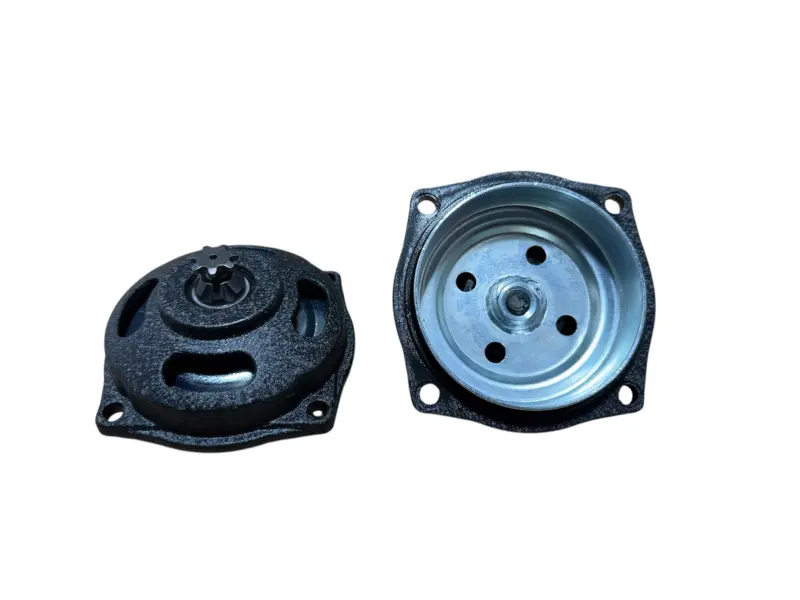

Деталь предназначена для трансмиссии детского квадроцикла ATV и объединяет барабан сцепления, ведущую звездочку на 7 зубьев и корпус с четырьмя точками крепления. В системе центробежного сцепления барабан принимает вращение после соприкосновения колодок с его внутренней поверхностью, а звездочка передает его на цепной привод. Такая компоновка связывает сцепление и цепь в одном компактном механизме, поэтому состояние тарелки напрямую влияет на начало движения квадроцикла и стабильность передачи тяги.

Модель рассчитана именно на применение в детской ATV-технике. Обозначение 7Т указывает на количество зубьев ведущей звездочки — семь. Этот параметр нельзя заменять приблизительным: число зубьев участвует в передаточном отношении и должно соответствовать исходной конфигурации трансмиссии. На корпусе предусмотрены четыре монтажных отверстия, расположенные по углам квадратного фланца. В центре барабана находится посадочный участок под вал или опору штатной конструкции.

Что проверить при подборе

Название техники само по себе не подтверждает взаимозаменяемость деталей разных выпусков. Перед заказом снимите старую тарелку и сопоставьте основные признаки:

• Количество зубьев: требуется ведущая звездочка 7Т.
• Цепное сопряжение: профиль и шаг зубьев должны подходить к установленной цепи; точный шаг этой модели не заявлен.
• Монтаж корпуса: сравните форму фланца, четыре крепежных отверстия, расстояния между ними и общий габарит корпуса.
• Центральная посадка: проверьте диаметр, глубину и исполнение места соединения с валом или опорой.
• Положение звездочки: она должна находиться на той же стороне и на той же линии относительно цепи, что и у снятой детали.
• Барабан: сопоставьте его внутренний диаметр и глубину с установленным центробежным сцеплением.

Особенно внимательно следует относиться к предложениям для мини-квадроциклов и минимото: внешне близкие тарелки встречаются с шестью или семью зубьями, а также с разными цепными профилями и посадочными размерами. Совпадение только назначения «детский ATV» недостаточно. Для корректной установки должны одновременно совпасть звездочка, барабан, центральная посадка и точки крепления корпуса.

Когда требуется замена

Проверка тарелки нужна при рывках во время начала движения, постороннем звуке со стороны сцепления, заметном биении звездочки, срыве или ускоренном износе цепи. Поводом для замены также служат выработка внутренней поверхности барабана, деформированные либо заостренные зубья, повреждение центральной посадки и трещины возле крепежных отверстий. Перед установкой новой детали нужно определить причину неисправности: изношенная цепь, неправильное натяжение или смещение линии привода способны быстро повредить даже исправную звездочку.

Рекомендации по установке

Монтаж выполняют на заглушенной и остывшей технике. Посадочное место очищают от загрязнений, после чего проверяют состояние колодок центробежного сцепления, крепежа, цепи и ведомой звездочки. Корпус устанавливают без перекоса, а крепления затягивают равномерно способом, предусмотренным конструкцией квадроцикла. После сборки контролируют свободное вращение барабана при неработающем двигателе, совпадение линии обеих звездочек и правильное натяжение цепи. Деталь подходит для ремонта тогда, когда все перечисленные параметры совпадают со снятой тарелкой, а не только количество зубьев.
