Тарелка сцепления с ведущей звездой 6T для детского ATV

Тарелка сцепления с ведущей звездой 6T для детского ATV

Деталь предназначена для привода детского квадроцикла и объединяет тарелку сцепления с ведущей звездой на шесть зубьев. В установленном узле она принимает вращение от сцепления и передает его на цепной привод. Такое исполнение связывает работу сцепления и ведущей звезды в одном компактном узле, поэтому состояние посадки, зубьев и сопрягаемых деталей напрямую влияет на плавность трогания и стабильность передачи тяги.

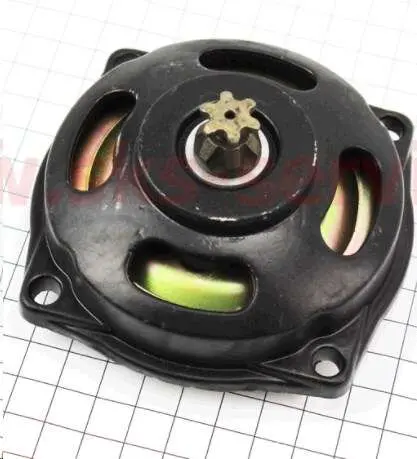

Конструкция выполнена в виде круглого закрытого корпуса с вентиляционными окнами, центральной ведущей звездой и фланцем на четыре крепежных отверстия. Это важные признаки для визуального сравнения со снятой деталью. Обозначение 6T означает шесть зубьев на ведущей звезде; оно относится к ключевым параметрам подбора и не должно заменяться вариантом с другим количеством зубьев без проверки всей передачи.

Что проверить при подборе

На детских ATV встречаются похожие по назначению тарелки, которые различаются звездой, посадкой, геометрией корпуса и креплением. Названия техники или внешнего сходства недостаточно: перед заказом сопоставьте старую деталь и новый узел по нескольким точкам.

• Количество зубьев: требуемый вариант — 6T, то есть ведущая звезда на шесть зубьев.
• Цепь: ее профиль и шаг должны соответствовать зубьям звезды; цепь должна входить в зацепление свободно, без перекоса и закусывания.
• Крепление: сравните число и расположение четырех отверстий, расстояния между ними, форму фланца и положение детали относительно корпуса привода.
• Посадка по центру: проверьте диаметр, тип опоры, глубину и способ фиксации центральной части.
• Габариты: сопоставьте наружный диаметр, высоту корпуса, вылет звезды и доступный зазор под защитным кожухом.

Особенно внимательно сравнивайте вылет ведущей звезды. После монтажа она должна находиться в одной плоскости с ведомой звездой: боковое смещение создает перекос цепи, ускоряет износ зубьев и способно привести к сходу цепи. Если старая тарелка имеет другое число отверстий, иной профиль фланца или отличается по глубине, одной отметки 6T для совместимости недостаточно.

Когда требуется проверка и замена

Осмотр детали уместен при рывках во время начала движения, постороннем шуме со стороны привода, заметном биении звезды, нестабильном натяжении либо повторяющемся сходе цепи. Причиной таких проявлений может быть не только тарелка: одновременно проверяют цепь, ведомую звезду, элементы сцепления, крепеж и соосность привода. На самой детали обращают внимание на выработку или деформацию зубьев, трещины, следы контакта с кожухом, люфт центральной посадки и повреждение крепежных мест.

Установка и контроль после ремонта

Перед установкой очистите сопрягаемые поверхности и убедитесь, что на них нет грязи, стружки и остатков поврежденного крепежа. Тарелка должна садиться без принудительного перекоса. Крепления затягивают равномерно способом, предусмотренным конструкцией конкретного ATV. Цепь укладывают на звезду без ударной нагрузки, затем выставляют ее натяжение по требованиям техники и проверяют свободное движение привода вручную при выключенном двигателе.

После сборки убедитесь, что корпус не касается кожуха, звезда не имеет бокового биения, а цепь проходит по зубьям ровно. Первый запуск проводят с контролем шума и поведения привода, после короткой проверки повторно осматривают крепления и положение цепи. Точный подбор по шести зубьям, геометрии, посадке и крепежной схеме позволяет использовать тарелку как штатную замену изношенной детали без случайного изменения конфигурации цепной передачи.
