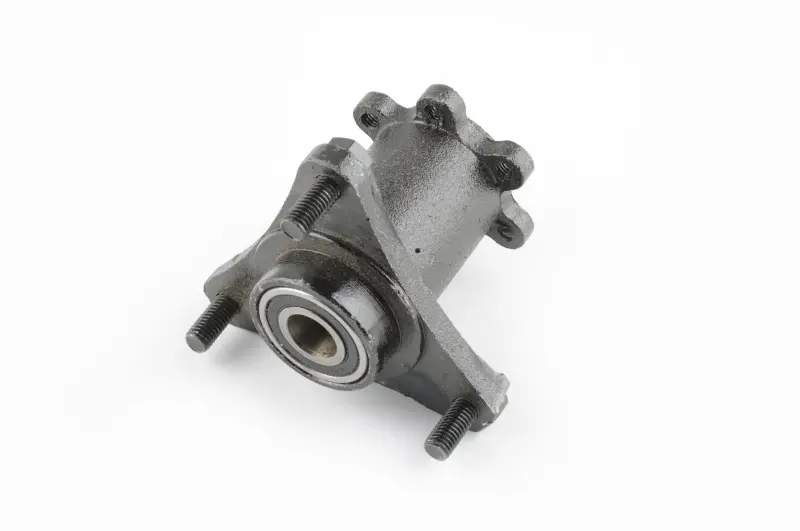

Ступица переднего колеса ATV 50/125 под дисковый тормоз

Ступица переднего колеса ATV 50/125 под дисковый тормоз

Ступица предназначена для переднего колеса квадроцикла ATV класса 50/125 с дисковым тормозом. Она соединяет колесо с осью, служит опорой для его вращения и предусматривает установку тормозного диска. Деталь подходит для ремонта ходовой части при износе посадочных мест, появлении люфта или механическом повреждении штатной ступицы.

Назначение и конструкция

На корпусе предусмотрены шпильки для крепления колесного диска и отдельные точки крепления тормозного диска. В центральной части установлен подшипник, через который ступица располагается на оси. Такая компоновка объединяет в одной детали места сопряжения колеса, подшипника, оси и компонентов дискового тормоза, поэтому состояние ступицы непосредственно влияет на положение колеса и тормозного диска.

Исправная деталь удерживает колесо относительно оси без нежелательного радиального и осевого перемещения в пределах конструкции конкретного квадроцикла. Изношенные посадки под подшипник, деформированный корпус, поврежденные шпильки или отверстия крепления могут стать причиной люфта, биения и неправильного положения диска относительно суппорта. Если дефект относится к самому корпусу или его посадочным поверхностям, установка нового подшипника отдельно не всегда устраняет проблему — требуется замена ступицы.

Как правильно подобрать ступицу

Обозначение ATV 50/125 указывает на распространенный класс малокубатурных квадроциклов, но не означает одинаковую конструкцию всех моделей и модификаций. Перед заказом необходимо сопоставить новую деталь со снятой ступицей и параметрами переднего колеса. Для точного выбора имеют значение не только назначение и внешний контур, но и все присоединительные размеры.

• Тип тормоза: эта версия предназначена для переднего колеса с дисковым тормозом; вариант под барабанную систему имеет другую конструкцию.
• Крепление колеса: сравните количество шпилек, их расположение и расстояния между центрами.
• Крепление тормозного диска: должны совпадать число отверстий, схема их размещения и взаимное положение диска и колеса.
• Посадка на ось: проверьте диаметр оси, внутренний размер подшипника и общую ширину ступицы.
• Положение деталей: сопоставьте вылеты посадочных плоскостей, расположение распорных втулок и ориентацию ступицы на нужной стороне.

Подбирать запчасть только по объему двигателя квадроцикла недостаточно. Даже внешне похожие ATV 50, 70, 90, 110 и 125 могут отличаться геометрией передней подвески, диаметром оси, креплением колеса и схемой установки тормозного диска. Контроль размеров снятой детали помогает исключить несовпадение при сборке.

Проверка перед установкой

До монтажа осмотрите ось, распорные втулки, резьбу крепежа, тормозной диск и сопрягаемые поверхности колеса. На них не должно быть повреждений, способных помешать правильной посадке. Подшипник должен вращаться без заеданий и заметного люфта. Если старую ступицу меняют после удара или длительной эксплуатации с биением, дополнительно проверяют состояние оси и диска: установка новой детали не исправит деформацию соседних компонентов.

Монтаж выполняют с соблюдением порядка установки втулок и крепежа, предусмотренного конструкцией конкретного ATV. Резьбовые соединения затягивают моментом, указанным производителем техники. После сборки колесо прокручивают вручную, контролируют отсутствие закусывания, бокового биения и постоянного трения тормозного диска. Затем проверяют надежность фиксации колеса и работу тормоза. Такой контроль помогает вовремя обнаружить перекос, неверно установленную втулку или несовпадение присоединительных размеров.

Ступица подойдет для планового восстановления передней ходовой части или ремонта квадроцикла после повреждения штатной детали. Главные условия выбора — переднее расположение, дисковый тип тормоза и полное совпадение посадок с оригинальной конфигурацией ATV.
