Передняя ступица колеса ATV 150/250 под дисковый тормоз JPX

Передняя ступица колеса ATV 150/250 под дисковый тормоз JPX

Ступица предназначена для переднего колеса квадроцикла ATV конфигурации 150/250 с дисковым тормозом. Она соединяет колесо с осью, служит опорой для подшипника и предусматривает установку тормозного диска. Деталь подходит для ремонта передней ходовой части, когда штатная ступица повреждена, имеет изношенные посадочные места либо больше не обеспечивает правильное положение колеса и тормозного диска.

Назначение и конструкция

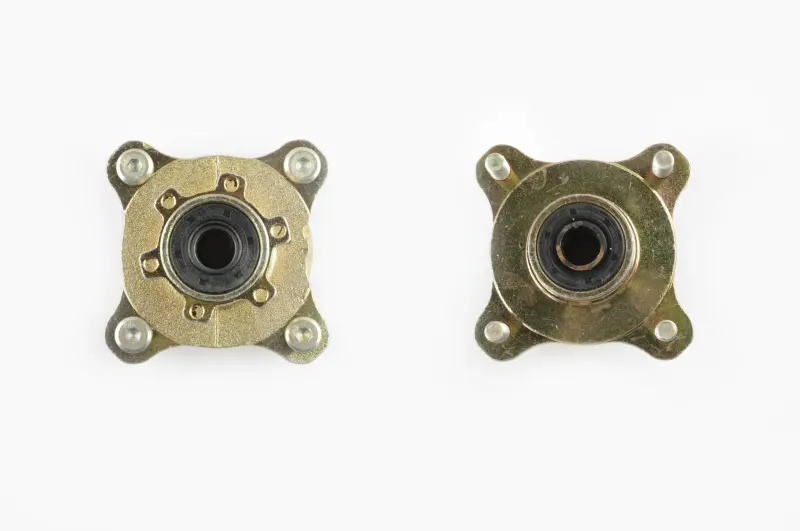

На корпусе расположены четыре колесные шпильки, центральное отверстие под подшипниковую часть и отдельные точки крепления тормозного диска. Такая компоновка объединяет в одной детали несколько важных соединений: колесный диск фиксируется на шпильках, ступица вращается относительно оси через подшипник, а тормозной диск сохраняет заданное положение относительно суппорта. От состояния посадочных поверхностей зависит отсутствие лишнего люфта и биения в переднем колесе.

Ступица работает под нагрузкой при движении, поворотах и торможении. Износ центральной посадки, деформация корпуса, трещины возле отверстий или повреждение шпилек нарушают правильную установку колеса. Это может проявляться люфтом, неравномерным вращением, посторонним шумом, нестабильным положением тормозного диска или ускоренным износом подшипника. При таких признаках деталь следует осмотреть вместе с осью, подшипником, колесным крепежом и компонентами дискового тормоза.

Что проверить при подборе

• Расположение: деталь устанавливается на переднее колесо ATV.
• Тип тормоза: конструкция рассчитана на вариант с тормозным диском; с барабанной ступицей она не взаимозаменяема без точного совпадения всей компоновки.
• Крепление колеса: предусмотрены четыре шпильки. Необходимо сопоставить их расположение, диаметр и резьбу с прежней деталью и колесным диском.
• Посадка на ось: сравните диаметр центральной части, глубину посадки и положение подшипника.
• Крепление диска: должны совпасть количество и расположение отверстий, посадочная поверхность, вылет и положение диска относительно суппорта.
• Габариты корпуса: проверьте общую ширину, форму фланцев и расстояния между сопрягаемыми поверхностями.

Обозначение ATV 150/250 указывает на семейство техники, однако одного объема двигателя для выбора недостаточно. У квадроциклов с близкими характеристиками встречаются разные оси, разболтовки, подшипники и тормозные механизмы. Надежнее всего сопоставить новую ступицу со снятой деталью по всем посадкам и крепежным точкам. Отдельно учитывайте сторону установки, если правая и левая части передней подвески различаются на конкретной модели.

Проверка и установка

До монтажа очистите сопрягаемые поверхности и осмотрите ось на задиры, коррозию и следы проворачивания подшипника. Подшипник не должен входить с перекосом или иметь свободное перемещение в посадочном месте. Тормозной диск устанавливают на ровную поверхность фланца без загрязнений и заусенцев, способных изменить его положение. Поврежденные гайки, шпильки и крепеж диска использовать повторно не следует.

Затяжку соединений выполняют равномерно с моментом, предусмотренным документацией конкретного ATV. После сборки колесо должно свободно вращаться без ощутимого люфта, заеданий и бокового биения. Также проверяют положение диска в суппорте, надежность колесного крепления и отсутствие контакта вращающихся деталей с неподвижными частями подвески. Контрольная проверка после первого короткого выезда помогает вовремя обнаружить ослабление крепежа или неправильную посадку.

Модель JPX рассчитана на восстановление штатного соединения переднего колеса, подшипниковой части и дискового тормоза на совместимом ATV 150/250. Точное сравнение геометрии со старой ступицей перед установкой позволяет избежать ошибки между внешне похожими вариантами.
