Круглый стрелочный прибор предназначен для контроля скорости на квадроциклах ATV класса 110–250. Он подходит для ремонта приборной панели, замены поврежденного спидометра или установки отдельного указателя на технику с соответствующим посадочным местом и подключением. Черный циферблат, контрастная разметка и красная стрелка позволяют быстро считывать показания во время движения.

Шкала и индикация

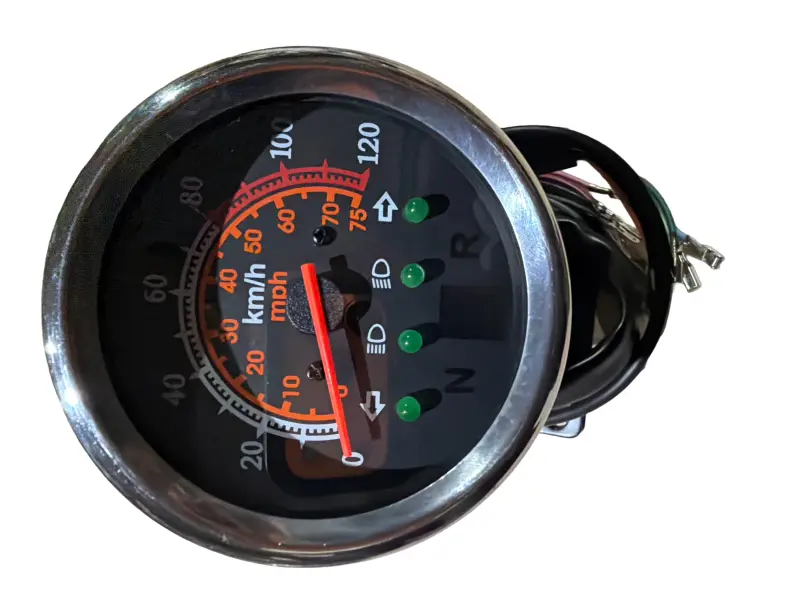

Основная шкала размечена до 120 км/ч, а дополнительная — до 75 mph. Две единицы измерения удобны при эксплуатации техники с разными требованиями к отображению скорости. На лицевой панели также расположен блок зеленых контрольных ламп с обозначениями направлений поворота и света; рядом присутствует обозначение нейтральной передачи N. Такое исполнение объединяет указатель скорости и основные сигнальные обозначения в одном компактном круглом корпусе.

Прибор имеет темный корпус, выступающий металлический обод и прозрачное лицевое стекло. С тыльной стороны выведен жгут проводов с отдельными контактами. Конкретное назначение каждого провода необходимо определять по схеме квадроцикла и проверять до окончательного соединения: одинаковая форма приборов не означает одинаковую распиновку.

Что проверить при подборе

• Посадочное место. Сравните наружный диаметр обода, диаметр части корпуса, входящей в панель, доступную глубину и способ фиксации со старым прибором.
• Передачу данных о скорости. Новый спидометр должен работать с приводом или сигналом, примененным на конкретном квадроцикле. Тип входа нельзя выбирать только по диапазону двигателя.
• Подключение индикации. Сопоставьте количество контактов, назначение проводов, общую линию и сигналы контрольных ламп. Ориентироваться исключительно на цвет изоляции не следует.
• Диапазон применения. Обозначение ATV 110–250 указывает заявленную товарную категорию, но не подтверждает установку на каждую модель с двигателем такого объема.
• Расположение на панели. Проверьте, не будут ли корпус, обод и задний жгут мешать рулю, облицовке, кронштейнам или другим приборам.

Замена и установка

Перед монтажом отключите питание техники и зафиксируйте расположение проводов прежнего прибора. Сначала примерьте корпус без подключения: он должен размещаться без перекоса и давления на стекло или проводку. Затем сопоставьте контакты по схеме конкретного ATV, надежно изолируйте соединения и уложите жгут так, чтобы он не натягивался при повороте руля и не касался нагревающихся либо движущихся деталей.

После подключения последовательно проверьте положение стрелки при неподвижной технике, работу указателя во время короткого контрольного движения и реакцию сигнальных ламп на соответствующие органы управления. Если скорость отображается неверно или часть индикации работает не по назначению, эксплуатацию следует прекратить и повторно проверить соответствие привода, сигналов и контактов.

Модель JPX рассчитана на покупателя, которому нужен отдельный аналоговый спидометр для ATV 110–250 без замены всей приборной панели. Для уверенного выбора сопоставляйте не только тип техники, но и геометрию корпуса, крепление, способ получения скорости и распиновку. Такой подход особенно важен для китайских квадроциклов, у которых комплектация и проводка могут различаться даже в пределах сходных моделей.
