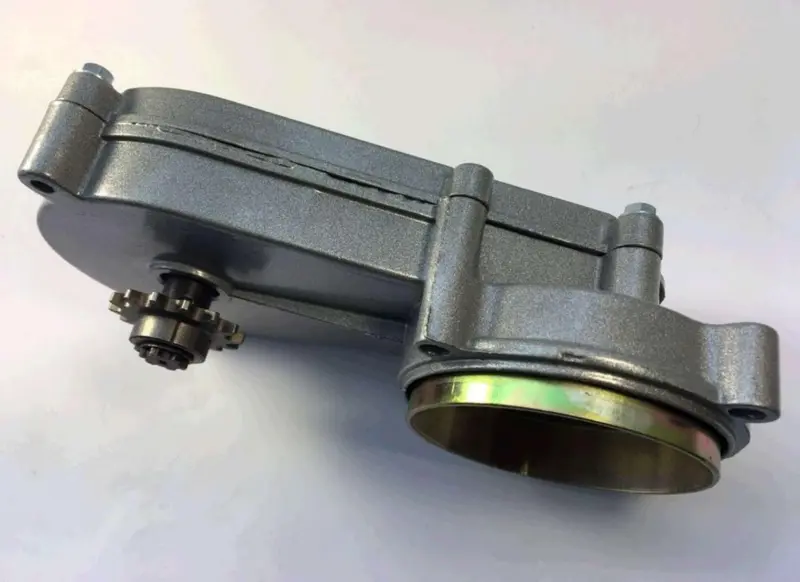

Редуктор в сборе для Pitbike 2T

Редуктор в сборе для Pitbike 2T

Редуктор предназначен для трансмиссии питбайка с двухтактным двигателем. Он принимает вращение со стороны двигателя, изменяет соотношение оборотов и передает крутящий момент на цепной привод через выходную звездочку. Такая схема позволяет связать высокооборотный мотор с дальнейшими деталями привода и получить требуемую тягу на ведущем колесе. Деталь поставляется в собранном виде, поэтому подходит для комплексной замены редуктора при ремонте соответствующей техники.

Конструкция объединяет закрытый корпус, круглый колокол со стороны сцепления и выходную звездочку. Корпус удерживает детали передачи в заданном взаимном положении, а колокол принимает вращение от сцепления двигателя. Затем внутренний механизм передает его на звездочку, от которой движение поступает к цепи. Собранное исполнение избавляет от необходимости отдельно подбирать корпус и внутренние детали, однако перед заказом нужно убедиться, что все присоединительные параметры совпадают с установленным редуктором.

Что проверить при подборе

• Тип двигателя. Редуктор рассчитан на конфигурацию Pitbike 2T. Версии для четырехтактных моторов могут иметь другую форму, крепление и расположение привода.
• Геометрию корпуса. Сравните общий контур, длину корпуса, расположение выступов и направление выходной звездочки.
• Крепление к двигателю. Должны совпадать количество отверстий, их диаметр и межосевые расстояния. Несовпадение нельзя компенсировать перекосом крепежа.
• Размер колокола. Проверьте внутренний диаметр, глубину и посадку относительно сцепления. Колокол должен свободно охватывать сцепление без касания и чрезмерного зазора.
• Выходную звездочку. Сопоставьте количество зубьев, их профиль, ширину и шаг используемой цепи. Также проверьте вылет звездочки относительно корпуса, чтобы сохранить правильную линию цепи.
• Положение редуктора. Направление корпуса и звездочки должно соответствовать компоновке двигателя, рамы и ведомой звезды конкретного питбайка.

Когда требуется замена

Основанием для проверки редуктора служат заметный люфт выходной звездочки, посторонний шум, подклинивание, неравномерное вращение или повреждение корпуса и посадочных мест. Перед заменой полезно осмотреть также цепь, ведомую звезду и сцепление: износ соседних деталей способен создавать похожие симптомы и повышать нагрузку на новый редуктор. Если корпус получил удар или крепежные точки деформированы, дальнейшая эксплуатация может нарушить соосность привода.

Установка и первичная проверка

Монтаж выполняют на очищенную посадочную поверхность двигателя. Крепеж устанавливают без перекоса и затягивают равномерно, сохраняя правильное положение корпуса. После установки необходимо убедиться, что колокол вращается свободно, звездочки находятся в одной плоскости, а цепь имеет предусмотренное для конкретной техники натяжение. Слишком тугая цепь перегружает валы и опоры, а чрезмерно свободная может ударять по деталям привода или сходить со звездочки.

До запуска двигателя привод следует несколько раз провернуть вручную и проконтролировать отсутствие заеданий и контакта движущихся деталей с корпусом или рамой. После первого короткого запуска проверяют равномерность вращения, положение цепи и надежность крепления. Точный подбор по посадочным размерам, колоколу и параметрам звездочки важнее общего сходства: редукторы для компактной двухтактной техники могут выглядеть близко, но различаться присоединительной геометрией и форматом цепного привода.
