Ножка переключения передач для питбайка

Ножка переключения передач для питбайка

Ножка переключения передач — наружный рычаг управления коробкой передач питбайка. Она закрепляется на шлицевом валу и преобразует движение стопы в поворот механизма выбора передачи. Деталь устанавливают вместо погнутого, треснувшего или изношенного штатного рычага, а также при повреждении его посадочной части или наконечника. Исправная ножка без лишнего люфта помогает передавать движение стопы предсказуемо и облегчает попадание в нужную передачу.

Конструкция и работа детали

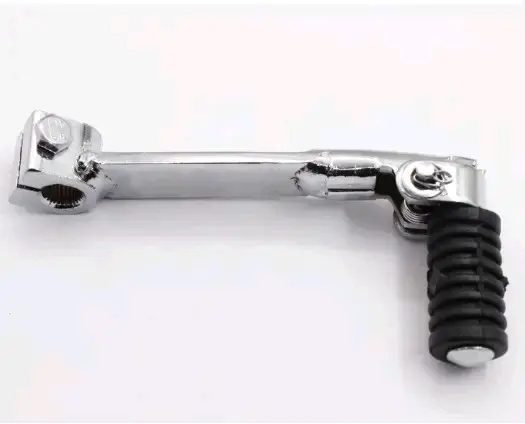

Со стороны двигателя предусмотрена круглая шлицевая посадка с разрезным зажимом. После размещения рычага на валу зажим стягивается болтом, удерживая выбранное угловое положение. На противоположном конце находится цилиндрический откидной наконечник с ребристой черной накладкой. Рифление формирует выраженную контактную поверхность для носка обуви, а шарнир позволяет наконечнику отклоняться в направлении своего хода. Основная часть имеет прямую вытянутую форму, небольшой изгиб возле наконечника и светлое блестящее покрытие.

Во время переключения водитель нажимает на наконечник вниз либо поднимает его носком обуви. Усилие проходит через плечо рычага к валу коробки. Поэтому для нормальной работы важны сохраненная геометрия ножки, плотная посадка на шлицах и правильное положение относительно подножки. Если зажим ослаблен, рычаг может проворачиваться или люфтить. Погнутая деталь способна приблизиться к крышке двигателя, а сильно изношенный наконечник делает контакт с обувью менее удобным.

Когда требуется замена

• рычаг погнулся после падения или удара и касается соседних деталей;
• посадочные шлицы изношены, из-за чего ножка перемещается отдельно от вала;
• в области изгиба, зажима либо шарнира появились трещины и заметная деформация;
• наконечник имеет чрезмерный люфт или не сохраняет нормальное положение;
• ребристая накладка изношена настолько, что носку обуви трудно уверенно воздействовать на рычаг;
• зажим невозможно надежно зафиксировать из-за повреждения крепежной зоны.

Перед заменой стоит убедиться, что причина не связана с самим валом или внутренним механизмом коробки. Новая ножка устраняет неисправности наружного рычага, но не исправляет поврежденные шлицы вала, нарушение возврата механизма или внутренние затруднения при выборе передачи.

Как проверить совместимость

Обозначение «для питбайка» указывает на назначение детали, но не означает одинаковую посадку для всех моделей и двигателей. При выборе сравните внутренний диаметр и профиль шлицевого отверстия, длину рычага от центра посадки до наконечника, величину бокового вылета, направление изгиба и общую форму снятой ножки. Отдельно проверьте диаметр крепежного болта и расположение разреза зажима. Точные размеры этой позиции не заявлены, поэтому ориентироваться только на название техники недостаточно.

Длина определяет положение наконечника относительно стопы, а изгиб и вылет обеспечивают необходимый зазор возле крышки двигателя. Слишком короткий или длинный рычаг меняет привычное движение ноги. Неподходящий вылет может привести к касанию корпуса, тогда как несовпадающие шлицы не обеспечат корректную посадку. Для уверенного подбора снимите старую ножку, очистите ее и сопоставьте обе детали по ключевым точкам.

Установка и первичная проверка

Перед монтажом очистите наружную часть вала и осмотрите состояние шлицев. Зажим должен надеваться ровно, без перекоса, ударов и принудительного расширения. Выберите угол, при котором наконечник удобно расположен относительно подножки и не мешает естественному положению стопы. После фиксации убедитесь, что ножка не проворачивается на валу, не касается крышки двигателя или рамы и проходит весь предусмотренный ход.

Первую проверку выполняют на неподвижном питбайке: последовательно воздействуют на рычаг в обоих направлениях, контролируют включение передач и возврат ножки в исходное положение. После непродолжительной эксплуатации следует проверить затяжку крепления и отсутствие появившегося люфта. Точное совпадение шлицевой посадки, длины и геометрии позволяет использовать эту ножку для аккуратного восстановления штатного управления коробкой передач.
