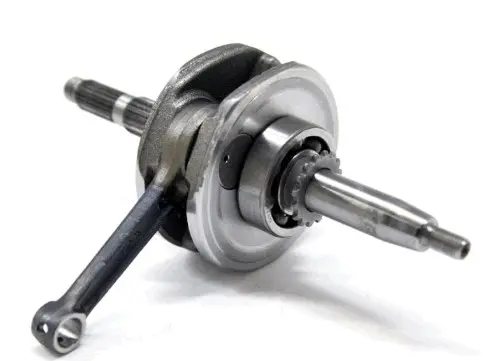

Коленвал для питбайка YX140, р-13

Коленвал для питбайка YX140, р-13

Коленчатый вал предназначен для ремонта двигателя YX140, установленного на питбайке. В двигателе этот узел принимает усилие от поршневой группы через шатун, преобразует возвратно-поступательное движение поршня во вращение и передаёт его дальше на механизмы мотора. Деталь имеет обозначение исполнения р-13, которое необходимо учитывать при подборе вместе с модификацией двигателя и конфигурацией снятого узла.

Коленвал поставляется в собранном виде: в конструкцию входят шатун, щеки и валы. На концах валов расположены шлицевые участки и посадочные зоны. Такая конструкция позволяет заменить коленвальный узел при капитальном ремонте или восстановлении двигателя, однако требует точного соответствия посадок и сопрягаемых элементов конкретному мотору.

Когда требуется замена коленвала

Замену выполняют при повреждении шлицов, износе посадочных поверхностей, неисправности шатунного соединения или обнаружении недопустимого биения во время диагностики. Состояние коленвала также стоит оценить, если двигатель уже полностью разобран для ремонта цилиндро-поршневой группы. Это помогает своевременно выявить изношенный узел и не собирать мотор с деталью, дальнейший ресурс которой вызывает сомнения.

Решение о замене принимают после дефектовки. Проверяют шлицевые участки, посадочные поверхности, шатунное соединение и биение, а также осматривают сопряжённые детали двигателя. Если обнаружены повреждения или недопустимый износ, установка исправного коленвального узла позволяет продолжить полноценную сборку и восстановление мотора.

Как правильно подобрать деталь

Обозначения YX140 и р-13 — основные ориентиры, но перед покупкой необходимо сравнить коленвал со снятой деталью. Проверьте конфигурацию обеих сторон вала, расположение и исполнение шлицев, форму посадочных зон, длину валов, параметры шатунного узла и общую геометрию. Отдельного внимания требуют стороны генератора и сцепления, поскольку их исполнение должно соответствовать деталям ремонтируемого двигателя.

Не выбирайте коленвал только по указанию рабочего класса «140». Разные версии двигателей могут отличаться посадками, длиной валов, параметрами шатуна и расположением элементов привода. Внешне похожие коленвалы для моторов 125, 140 и 150 не обязательно взаимозаменяемы. Поэтому надёжный подбор строится на одновременной проверке модели двигателя, исполнения р-13 и фактической конфигурации старого узла.

Если снятый коленвал сохранился целиком, положите детали рядом и последовательно сопоставьте обе стороны. Сравните места установки сопрягаемых элементов, шлицевые участки, посадочные поверхности, щеки и шатун. Если старый узел повреждён или разобран, проверяйте его сохранившиеся элементы и данные конкретной модификации двигателя. Любое заметное различие в геометрии или исполнении посадок необходимо выяснить до начала сборки.

Установка при ремонте двигателя

Замена коленвала требует полной разборки картера. Пока двигатель разобран, следует проверить подшипники, сальники, прокладки, детали коробки передач и привод ГРМ. Такой порядок позволяет оценить состояние сопряжённых узлов и заранее определить, какие детали потребуются для дальнейшей сборки.

Перед установкой очистите картер от продуктов износа и внимательно осмотрите посадочные места. Все устанавливаемые компоненты должны соответствовать конкретной модификации двигателя. После проверки коленвал монтируют с соблюдением технологии сборки, предусмотренной для ремонтируемого мотора. Точная сверка до установки особенно важна: несовпадение посадочных зон, длины валов, шлицев или исполнения одной из сторон не позволяет считать внешне похожую деталь подходящей.

Коленвал YX140 в исполнении р-13 подходит для капитального ремонта и восстановления двигателя питбайка при полном совпадении с исходным узлом и конфигурацией мотора. Это собранная деталь с шатуном, рассчитанная на замену штатного коленвального узла после диагностики и подтверждения совместимости по конструктивным признакам.
