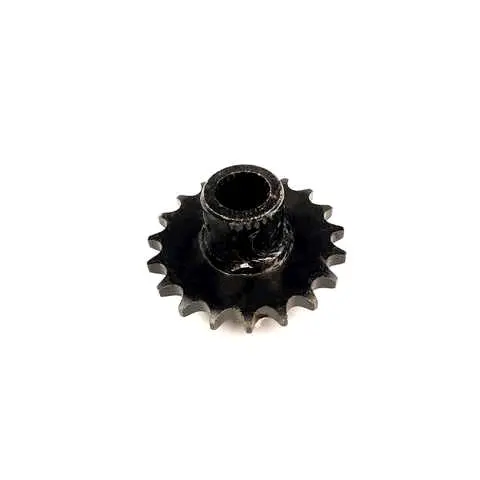

Задняя приводная звезда ATV JPX 428-19T, шлицевая втулка 25×32 мм

Приводная звезда ATV JPX 428-19T

Шлицевая звезда предназначена для цепной трансмиссии квадроцикла. Она передает вращение между валом и цепью, поэтому при подборе одновременно учитываются параметры зубчатого венца и посадочной втулки. Модель рассчитана на цепь типоразмера 428, имеет 19 зубьев и встроенную втулку внутренним диаметром 25 мм и длиной 32 мм. Такое сочетание размеров позволяет отличить ее от внешне похожих звезд с другим отверстием, длиной ступицы или числом зубьев.

Конструкция и назначение

Зубчатый венец и центральная втулка образуют единую деталь. Внутри втулки выполнено шлицевое отверстие, через которое к звезде передается крутящий момент. Шлицевое исполнение требует точного совпадения не только номинального диаметра, но также количества, формы и расположения шлицев на валу. Черная поверхность, центральная выступающая ступица и отсутствие крепежных отверстий соответствуют конструкции этой модели.

Обозначение 428 относится к совместимому типоразмеру цепи, а 19T указывает на 19 зубьев. Оба параметра следует сохранять при прямой замене. Цепь другого типоразмера не будет правильно сопрягаться с венцом. Изменение количества зубьев влияет на передаточное отношение, поэтому устанавливать вариант с другим значением следует только тогда, когда это предусмотрено конфигурацией конкретного квадроцикла.

Что проверить перед выбором

• Цепь: требуемый типоразмер — 428.
• Количество зубьев: 19, обозначение — 19T.
• Посадка: шлицевая втулка с внутренним диаметром 25 мм.
• Длина втулки: 32 мм.
• Геометрия соединения: профиль и количество внутренних шлицев должны полностью совпадать с валом.
• Положение ступицы: сравниваются общая компоновка, вылет венца и ориентация выступающей части относительно снятой звезды.

Одного совпадения надписи 428-19T недостаточно: звезды с одинаковой цепью и числом зубьев могут иметь другую посадку. Перед заказом измерьте внутренний диаметр и длину втулки старой детали, пересчитайте шлицы и сопоставьте их профиль. Дополнительно проверьте способ осевой фиксации и доступное пространство рядом с валом. Это помогает избежать ситуации, когда венец подходит к цепи, но ступица не устанавливается на посадочное место или располагает цепь со смещением.

Установка и обслуживание

Перед монтажом посадочное место очищают от загрязнений и осматривают вал. Звезда должна надеваться по шлицам без перекоса и занимать предусмотренное положение. После установки необходимо проверить совпадение плоскости венца с линией цепи, надежность штатной фиксации и свободное вращение привода. Цепь не должна сходить к краю зубьев или работать с боковым изгибом. Натяжение выставляют по требованиям конкретной модели ATV, после чего привод проворачивают вручную и контролируют его ход по всему обороту.

Причиной замены становятся заостренные, загнутые или неравномерно изношенные зубья, заметный люфт на шлицах и нестабильная работа цепи. При выраженном износе звезды следует оценить состояние цепи и сопряженной звезды: растянутая цепь ускоряет изнашивание нового венца. Регулярная очистка привода, корректное натяжение и подходящая для цепи смазка уменьшают ударные нагрузки. JPX 428-19T подходит для ремонта ATV только при полном совпадении цепного типоразмера, числа зубьев и параметров шлицевой втулки 25×32 мм.
