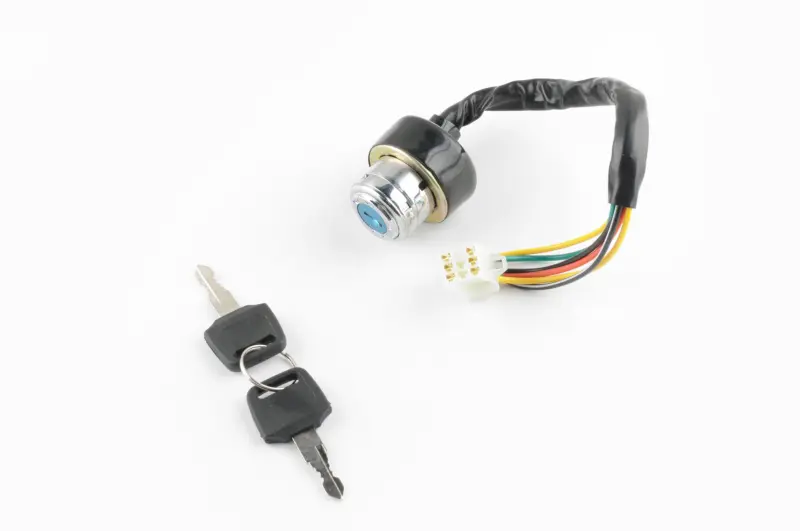

Замок предназначен для установки на квадроцикл ATV и управления включением бортовых систем ключом. Он подходит для ремонта техники, у которой изношен цилиндр, поврежден корпус, нарушена работа контактной группы или потерян штатный ключ. Деталь выполнена как отдельный замок JPX с цилиндрическим корпусом, проводным жгутом и многоконтактным пластиковым разъемом.

Назначение и конструкция

При повороте ключа механизм переводит контактную группу между предусмотренными положениями, позволяя включать или отключать питание соответствующих систем квадроцикла. Корпус устанавливается в отверстие панели и фиксируется резьбовым креплением. Выведенный из корпуса жгут подключается к проводке через разъем, поэтому при правильном совпадении исполнения не требуется соединять каждый провод отдельно.

Замок поставляется в исполнении, которое продавцы запчастей обозначают как голое. Его следует отличать от отдельной позиции JPX, предлагаемой как комплект для электроквадроцикла. Такое обозначение описывает вариант товара, но не подтверждает универсальность: у техники ATV различаются посадочные места, разъемы, расположение контактов и алгоритм переключения положений ключа.

Что проверить при подборе

• Назначение техники. Эта версия заявлена для квадроциклов ATV; совпадения только по внешней форме недостаточно для установки на другую мототехнику.
• Корпус и крепление. Сравните диаметр и длину посадочной части, форму лицевой зоны, способ фиксации и доступное пространство за панелью.
• Ответный разъем. Должны совпасть его форма, размер, направляющие, фиксатор, расположение гнезд и исполнение контактов.
• Проводной жгут. Проверьте количество подключенных проводов, их расположение в колодке и длину участка до штатного соединения.
• Логика переключения. Положения нового замка и замыкаемые в каждом положении контакты должны соответствовать схеме конкретного квадроцикла.

Цвет изоляции помогает сопоставлять проводку только вместе со схемой техники или результатами проверки старого замка. У разных производителей одинаковые цвета могут выполнять разные функции, поэтому переставлять контакты по одному цветовому совпадению не следует. Наиболее надежный подбор выполняется по совокупности посадки, разъема, распиновки и режимов ключа.

Когда замок требует замены

Поводом проверить эту деталь становятся затрудненный поворот или извлечение ключа, заметный люфт цилиндра, повреждение корпуса, нагрев или окисление контактов, а также периодическое исчезновение питания при движении ключа. Похожие проявления могут возникать из-за разряженной аккумуляторной батареи, слабого соединения массы, поврежденной проводки, предохранителя или ответной колодки. До установки полезно проверить всю зону подключения, чтобы новая деталь устранила действительную причину неисправности.

Установка и проверка

Перед демонтажем отключают питание техники и фиксируют расположение старого разъема и проводов. Новый корпус устанавливают без перекоса, а крепление затягивают так, чтобы замок не проворачивался в панели и при этом не деформировались окружающие детали. Жгут прокладывают вдали от острых кромок, нагревающихся поверхностей и подвижных механизмов. Разъем соединяют до срабатывания фиксатора, не прикладывая усилие при несовпадении направляющих.

После подключения последовательно проверяют все предусмотренные положения ключа, устойчивость питания и отсутствие нагрева в зоне колодки. Замок ATV JPX стоит выбирать как точную замену по конструкции и подключению, а не как универсальную деталь для любого квадроцикла. Предварительное сравнение со снятым замком помогает избежать переделки панели и штатной проводки.
