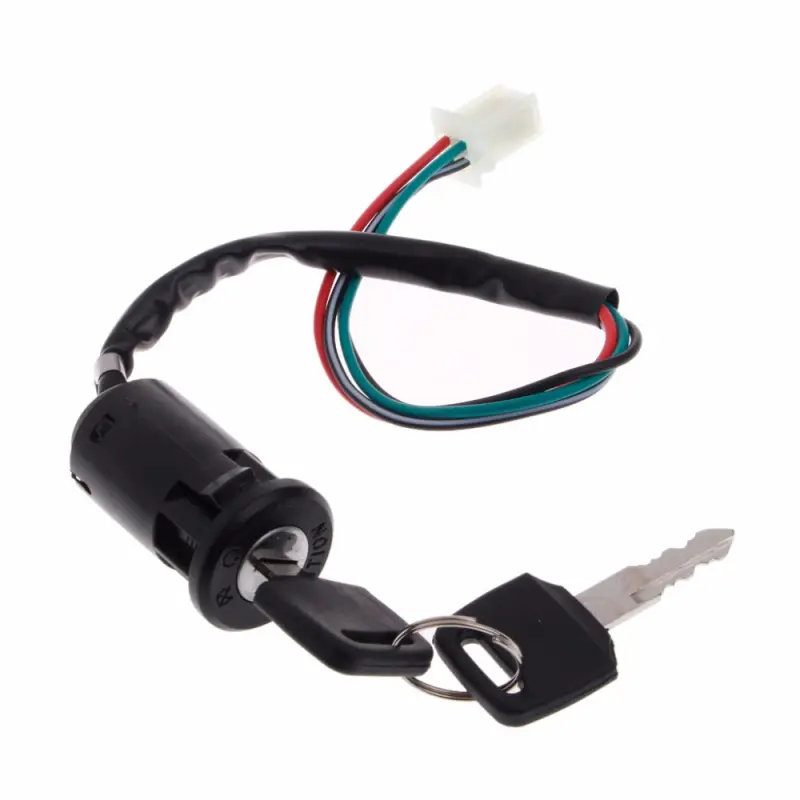

Ключевой замок предназначен для включения и отключения зажигания на совместимой малогабаритной мототехнике. Такая деталь нужна при повреждении корпуса старого замка, износе механизма ключа, нарушении контакта внутри переключателя или восстановлении проводки минимото и детского квадроцикла. Замок выполнен отдельным модулем: цилиндрический корпус соединен кабелем с пластиковым штекером, а управление осуществляется ключом.

От замка зависит разрешение на работу системы зажигания, однако он не заменяет коммутатор CDI, катушку, свечу, кнопку запуска или другие компоненты. Если техника не реагирует на поворот ключа, перед заменой полезно проверить аккумулятор, предохранитель, разъемы, выключатель двигателя и состояние проводов. Новый замок устраняет неисправность только тогда, когда причиной служат его изношенные контакты, поврежденный механизм либо оборванные выводы.

Конструкция и важные признаки

• Замок рассчитан на управление ключом и имеет обозначенные положения включения и отключения.
• От корпуса выходят четыре изолированных проводника, собранные в один пластиковый штекер.
• Кабель частично закрыт общей защитной оболочкой, которая удерживает проводники вместе на участке возле корпуса.
• Цилиндрическая форма рассчитана на размещение замка в подготовленном отверстии панели совместимой техники.
• В комплект изделия входят ключи на общем кольце.

Как правильно подобрать замок

Название ATV, минимото или детского квадроцикла само по себе не гарантирует совпадение: даже на технике одинакового класса применяются разные замки и варианты проводки. Перед заказом сравните старую деталь по форме корпуса, способу фиксации в панели, количеству проводов, форме штекера, расположению направляющего выступа и контактов внутри разъема. Корпус должен входить в штатное отверстие без расточки, а штекер — соединяться с ответной частью без давления и переделки защелки.

Особое внимание требуется распиновке. Одинаковое количество проводов и похожий штекер еще не означают одинакового соединения контактов в положениях ключа. Цвет изоляции также нельзя использовать как единственный ориентир: назначение проводов может различаться между жгутами разных моделей и годов выпуска. Надежный способ проверки — сопоставить схему техники со схемой старого замка либо измерить мультиметром, какие пары контактов соединяются в каждом положении.

Замена и подключение

Перед началом работ отключите аккумулятор или иной источник питания техники. Сохраните расположение проводов старого замка и положение штекера, затем снимите деталь, не вытягивая ее за кабель. После установки проверьте, что корпус закреплен без люфта, провод не натянут при повороте руля и не касается двигателя, выпускных деталей или острых кромок. Штекер должен войти полностью, а фиксатор — удерживать соединение от самопроизвольного размыкания при вибрации.

До окончательной сборки панели последовательно проверьте отключенное и включенное положения ключа, отсутствие нагрева проводов и корректное выключение двигателя. Не соединяйте выводы методом проб и не ориентируйтесь только на цвет: ошибочная распиновка способна вызвать короткое замыкание или повредить компоненты мототехники. Замок JPX подойдет для ремонта ATV, минимото либо детского квадроцикла при полном совпадении корпуса, крепления, разъема и схемы контактов со штатной деталью.
