Замок зажигания ATV, 4 контакта, разъем «мама», крепление 25 мм

Замок зажигания для квадроцикла ATV

Компактный ключевой замок предназначен для включения и отключения питания электрооборудования квадроцикла. Деталь устанавливается в панель и соединяется со штатной проводкой через небольшой четырехконтактный разъем типа «мама». Такой формат распространен на различных моделях ATV, однако при подборе необходимо учитывать не только назначение детали, но и ее посадку, форму колодки и расположение контактов.

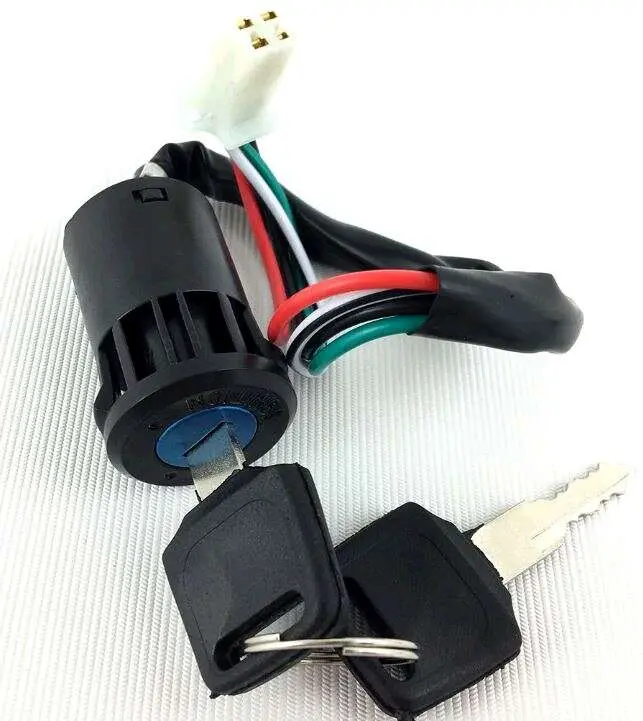

Замок выполнен в черном цилиндрическом корпусе с синей лицевой вставкой. Для монтажа предусмотрены боковые фиксирующие защелки: корпус вставляется в подготовленное отверстие панели и удерживается без наружной прижимной гайки. Заявленный установочный диаметр составляет 25 мм. От корпуса выведены четыре изолированных провода, объединенные в белую колодку с контактами, расположенными по схеме 2×2. В комплект входят два ключа с пластиковыми головками.

Что проверить перед покупкой

• Посадочное место. Измерьте отверстие в панели и сравните его с установочным диаметром 25 мм. Дополнительно проверьте толщину панели и положение упоров, чтобы боковые защелки смогли полностью раскрыться и надежно удерживать корпус.
• Тип разъема. Ответная колодка квадроцикла должна подходить к небольшому четырехконтактному разъему типа «мама». Важны наружная форма корпуса, направляющие, фиксатор и взаимное расположение четырех клемм.
• Распиновка. Одинаковые цвета проводов или похожая форма колодки сами по себе не подтверждают совместимость. Сопоставьте назначение каждого контакта со схемой конкретного ATV либо прозвоните снятый и новый замки в одинаковых положениях ключа.
• Способ крепления. Эта версия рассчитана на установку защелкиванием. Она не заменяет без дополнительной проверки модели с резьбовым корпусом, прижимной гайкой или отдельной монтажной планкой.
• Габариты вокруг панели. За местом установки должно оставаться пространство для корпуса, проводов и колодки. Жгут не должен перегибаться сразу возле выхода из замка или натягиваться после подключения.

Когда требуется замена

Замок проверяют при нестабильном включении приборов, периодическом пропадании питания, заедании ключа, повреждении корпуса или ослаблении клемм. Перед заменой стоит осмотреть ответную колодку и проводку квадроцикла: оплавленные контакты, окисление или поврежденная изоляция могут сохранять неисправность даже после установки новой детали. Если ключ поворачивается нормально, но оборудование включается не каждый раз, полезно проверить коммутацию контактов в каждом положении.

При монтаже сначала отключают аккумулятор, затем освобождают старый корпус из панели и разъединяют колодку без рывков за провода. Новый замок устанавливают до фиксации обеих защелок, после чего подключают разъем и укладывают жгут без натяжения. До окончательной сборки панели следует проверить включение и отключение электрооборудования, устойчивость контакта и отсутствие нагрева колодки.

Практический подбор

Обозначение ATV описывает область применения, но не задает единую распиновку для всех квадроциклов. Наиболее надежный способ выбора — одновременно сравнить установочный диаметр, защелки, форму разъема, число контактов и схему коммутации снятого замка. При полном совпадении этих признаков деталь подходит для аккуратной замены штатного ключевого выключателя без переделки отверстия панели и проводки.
