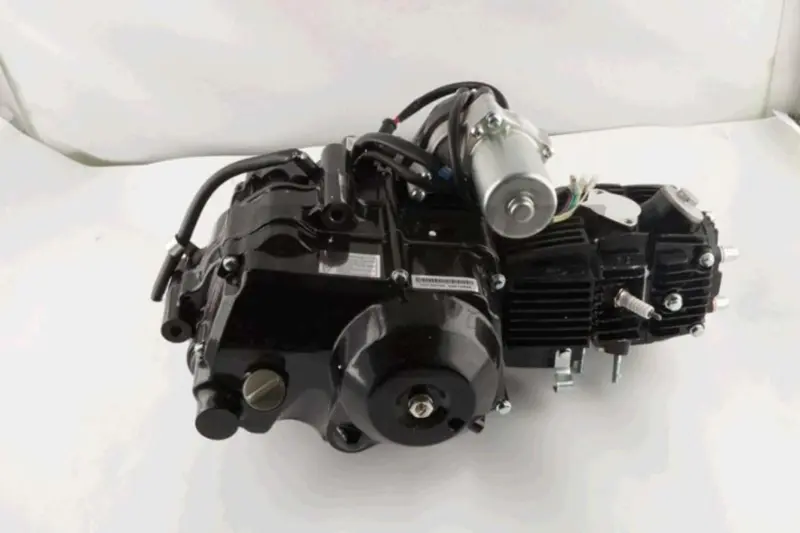

Двигатель ATV 125 см³ 152FMH-J, автомат, вперед/назад, JPX

Двигатель JPX 125 см³ 152FMH-J для ATV

Бензиновый двигатель в сборе предназначен для ремонта квадроцикла с горизонтальной компоновкой силового агрегата и трансмиссией на одну передачу вперед и одну назад. Такая схема подходит для техники, которой требуется простое управление движением без последовательного переключения нескольких скоростей. Задний ход помогает развернуть или вывести квадроцикл из тесного места без ручного перемещения.

Модель относится к одноцилиндровым четырехтактным двигателям воздушного охлаждения. Рабочий объем составляет 125 см³, обозначение исполнения — 152FMH-J. Запуск выполняется электростартером. Двигатель объединен с корпусом трансмиссии, а снаружи расположены ребра охлаждения, крепежные точки и выводы для подключения к электрооборудованию квадроцикла. Это готовая основа для замены силового агрегата при серьезном износе, повреждении корпуса или ремонте, который нецелесообразно выполнять по отдельным деталям.

Основные особенности

• Четырехтактная одноцилиндровая конструкция рассчитана на применение в компактной мототехнике с соответствующей компоновкой.
• Воздушное охлаждение отводит тепло через развитое оребрение цилиндра и головки без подключения жидкостной системы.
• Электрический запуск позволяет запускать мотор штатной кнопкой при наличии совместимых проводки, аккумулятора и органов управления.
• Одна передача вперед и одна назад упрощают управление квадроциклом и дают возможность выполнять маневры задним ходом.
• Исполнение 152FMH-J служит ключевым обозначением при подборе двигателя, однако его необходимо учитывать вместе с геометрией креплений и схемой подключения.

Что проверить перед выбором

Одинакового рабочего объема недостаточно для полной совместимости. Перед покупкой сопоставьте расположение и расстояния между точками крепления, габариты моторного отсека, положение выходного вала и линию привода. Ведущая звездочка должна находиться в одной плоскости с ведомой, иначе цепь будет работать с перекосом и создавать лишнюю нагрузку на вал и подшипники.

Отдельно сравните электрические разъемы, количество и назначение проводов, способ подключения электростартера, систему зажигания и органы управления направлением движения. Также имеют значение расположение впускного и выпускного каналов, свободное место для патрубков и доступ к точкам регулярного обслуживания. Все размеры и конфигурацию следует сверять с демонтированным мотором и технической документацией конкретного ATV.

Обозначение «автомат» относится к заявленному варианту трансмиссии, но не заменяет проверку управления передачами. До установки убедитесь, что механизм выбора направления совместим с рычагом и приводом на квадроцикле. Если прежний двигатель имел другую схему скоростей, иной выход вала или отличающиеся крепления, установка может потребовать переделок, поэтому такой вариант нельзя выбирать только по объему 125 см³.

Установка и подготовка к работе

Монтаж включает точное позиционирование двигателя в раме, надежное крепление, выравнивание цепного привода и подключение электрооборудования по схеме ATV. Затем подсоединяют совместимые системы питания и выпуска, проверяют свободный ход органов управления и отсутствие контакта корпуса, проводов или патрубков с подвижными и сильно нагревающимися деталями.

Перед первым запуском необходимо проверить уровень и тип моторного масла по руководству техники, правильность всех соединений, работу стартера и включение каждого направления движения. Первую проверку проводят без резкой нагрузки: оценивают устойчивость креплений, натяжение и линию цепи, отсутствие утечек и посторонних звуков. После начального периода работы крепеж и регулировки осматривают повторно.

JPX 152FMH-J 125 см³ подходит как основа для восстановления ATV, рассчитанного на одноцилиндровый четырехтактный мотор воздушного охлаждения с электрозапуском и схемой движения вперед/назад. Точное сопоставление креплений, привода и электрических соединений до монтажа помогает избежать несовместимости и лишних переделок.
