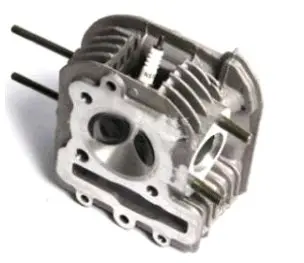

Головка цилиндра ATV 200 в сборе JPX

Головка цилиндра JPX для ATV 200

Головка цилиндра в сборе предназначена для ремонта верхней части двигателя квадроцикла ATV 200. Она закрывает цилиндр, формирует верхнюю часть камеры сгорания и размещает клапаны, через которые топливовоздушная смесь поступает в цилиндр, а отработавшие газы выходят в выпускной тракт. Собранное исполнение особенно уместно при комплексном ремонте, когда штатный корпус имеет трещины, повреждение привалочной плоскости либо значительный износ клапанных седел и направляющих.

Назначение и особенности конструкции

Головка выполнена с двумя клапанами и клапанными пружинами. На корпусе предусмотрены впускной и выпускной каналы, камера сгорания, крепежные шпильки и развитое наружное оребрение. Ребра увеличивают площадь поверхности и помогают отводить тепло от нагретой части двигателя. Правильная работа клапанов и плотность их прилегания к седлам необходимы для сохранения компрессии, уверенного запуска и стабильной работы мотора под нагрузкой.

Замена головки может потребоваться после перегрева, механического повреждения, деформации плоскости, появления трещин или износа посадочных поверхностей клапанного механизма. Основанием для диагностики служат снижение компрессии, затрудненный запуск, нестабильный холостой ход, потеря тяги либо негерметичность соединения головки с цилиндром. Эти признаки не всегда означают неисправность именно головки: перед разборкой также проверяют прокладку, состояние цилиндро-поршневой группы, клапанные зазоры и правильность работы механизма газораспределения.

Что учитывать при подборе

Обозначение ATV 200 определяет класс применения, однако двигатели квадроциклов одинакового объема могут отличаться компоновкой и крепежными точками. Для этой позиции в профильном каталоге указан размер 81×81 мм. Перед заказом его необходимо сопоставить с соответствующими замерами снятой детали, не изменяя способ измерения. Дополнительно сравнивают форму корпуса и камеры сгорания, расположение крепежных отверстий и шпилек, ориентацию впускного и выпускного каналов, места установки коллектора и выпускной трубы.

Особое внимание уделяют клапанной части: должны совпадать схема механизма, посадочные места сопрягаемых деталей и расположение технологических каналов. Если на квадроцикле ранее менялся двигатель, ориентироваться только на название техники или заявленный объем нельзя. Наиболее надежная основа подбора — конструкция фактически установленной головки и параметры самого двигателя.

• Тип детали: головка цилиндра двигателя квадроцикла.
• Исполнение: в сборе, с двумя клапанами и клапанными пружинами.
• Применение: двигатели ATV 200 при полном совпадении конструкции.
• Каталожный размер: 81×81 мм; способ замера следует сверять по снятой детали.
• Марка: JPX.

Подготовка к установке

Монтаж выполняют на чистые и проверенные сопрягаемые поверхности. До сборки осматривают плоскость цилиндра, резьбу крепежа и направляющие детали, очищают каналы и подбирают совместимую прокладку головки. Крепеж затягивают по схеме и с моментом, предусмотренными изготовителем конкретного двигателя: единое значение для всех силовых агрегатов ATV 200 применять нельзя.

После установки регулируют клапанные зазоры и проверяют механизм газораспределения в соответствии с устройством двигателя. Перед первым запуском коленчатый вал проворачивают вручную, чтобы убедиться в свободном движении деталей и отсутствии контакта клапанов с поршнем. Затем контролируют герметичность соединений, устойчивость запуска и отсутствие постороннего шума. Точная сверка размера, каналов и креплений до заказа помогает установить головку без переделки сопрягаемых деталей и повторной разборки двигателя.
