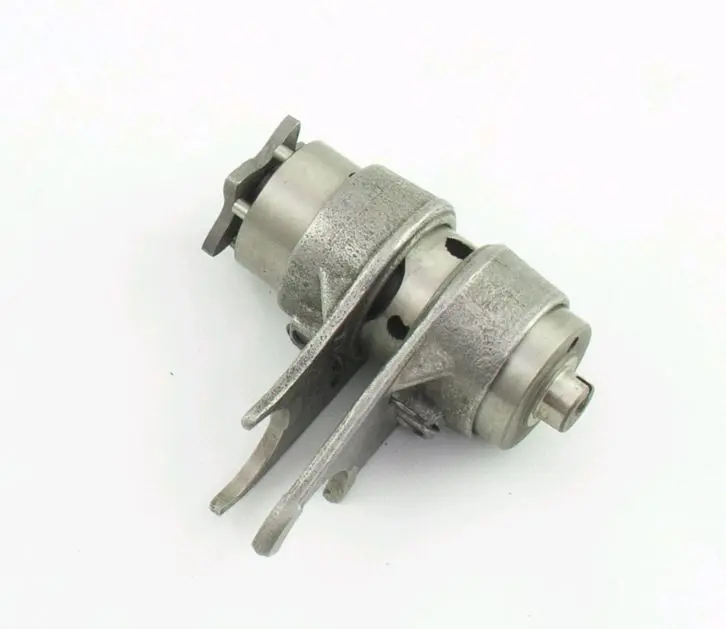

Копирный вал переключения передач ATV 125 (3+1) с вилочками JPX

Копирный вал переключения передач ATV 125 (3+1) с вилочками JPX

Комплект JPX предназначен для ремонта механизма переключения передач квадроцикла ATV 125 с конфигурацией коробки 3+1. В одну позицию входят копирный вал и вилочки переключения. Такой комплект выбирают, когда при обслуживании трансмиссии требуется одновременно заменить связанные детали узла выбора передач, не подбирая вал и вилочки по отдельности.

Копирный вал задаёт последовательность перемещений механизма КПП. Когда водитель воздействует на лапку переключения, усилие передаётся внутреннему механизму, который переводит коробку в необходимое положение. Вал и вилочки должны работать согласованно: от их состояния зависит точность выбора передач и штатное перемещение деталей внутри узла.

Комплект подходит для планового ремонта коробки передач, восстановления квадроцикла после разборки двигателя и устранения неисправностей механизма переключения. Поводом для проверки узла могут быть неточное переключение, затруднённый выбор одной из передач или лишний ход лапки. Такие признаки способны возникать при износе, деформации либо повреждении деталей. Перед заменой важно провести диагностику и убедиться, что причина неисправности связана именно с механизмом выбора передач.

Как правильно подобрать комплект

Основные ориентиры при подборе — исполнение ATV 125, схема коробки 3+1 и соответствие демонтированному узлу. Совпадения рабочего объёма двигателя недостаточно: у квадроциклов с похожими обозначениями могут различаться внутренняя компоновка КПП, профиль рабочих элементов, точки установки и конструкция вилочек.

До заказа сравните комплект со снятыми деталями. Проверьте общую форму вала, расположение выступов и пазов, крепёжные участки, посадочные зоны, положение рабочих частей и исполнение вилочек. Все значимые элементы должны соответствовать узлу, установленному на конкретном квадроцикле. Внешнее сходство без проверки конструкции коробки не гарантирует правильного подбора.

Особое внимание требуется, если технику ранее ремонтировали или меняли двигатель. В этом случае фактическая конструкция коробки может быть важнее исходного обозначения квадроцикла. Сохранившийся старый вал и вилочки удобно использовать как образец для сопоставления. Также следует уточнить модель установленного двигателя и устройство КПП до начала сборки — это снижает риск обнаружить несовпадение после повторного доступа к коробке.

Что входит в комплект

• копирный вал механизма переключения передач;
• вилочки переключения, предназначенные для совместной установки с валом.

Комплектное исполнение удобно при одновременной замене изношенных или повреждённых деталей. Оно позволяет обслужить связанные элементы одной позицией и собрать механизм с согласованными валом и вилочками при условии правильного подбора под конкретную КПП 3+1.

Рекомендации по установке

Для установки необходим доступ к коробке передач. Во время разборки оцените состояние сопряжённых элементов, с которыми взаимодействуют копирный вал и вилочки. Следы износа или повреждения на соседних деталях нельзя оставлять без внимания: до сборки нужно определить причину нарушения переключения и проверить весь доступный механизм выбора передач.

Комплект должен устанавливаться штатно, без подгонки и попыток компенсировать несовпадение доработкой деталей. Если форма, посадочные зоны, пазы, выступы или положение вилочек отличаются от снятого узла, установку продолжать не следует. После сборки проверьте переключение на неподвижном квадроцикле в соответствии с регламентом конкретной модели. Правильный подбор и аккуратная проверка механизма перед окончательной сборкой помогают восстановить предусмотренную схему работы коробки 3+1 и избежать повторной разборки из-за несовместимости деталей.
