Курок газа ATV 50/125 JPX

Курок газа JPX для ATV 50/125

Механический блок управления дросселем устанавливается на руле квадроцикла и позволяет изменять положение дроссельной заслонки нажатием большого пальца. Рычаг передает движение на трос газа, а трос — на привод карбюратора. Такой формат управления характерен для ATV: ладонь остается на рукоятке руля, а подача топлива регулируется отдельным нажимным рычагом.

Модель JPX предназначена для квадроциклов класса ATV 50/125. Деталь подходит для ремонта штатного привода газа при повреждении корпуса, рычага, оси или посадочного места троса. Обозначение 50/125 описывает заявленное назначение товара, но не заменяет проверку конкретной модификации техники: даже квадроциклы с одинаковым объемом двигателя могут отличаться рулем, тросом и компоновкой органов управления.

Конструкция и принцип работы

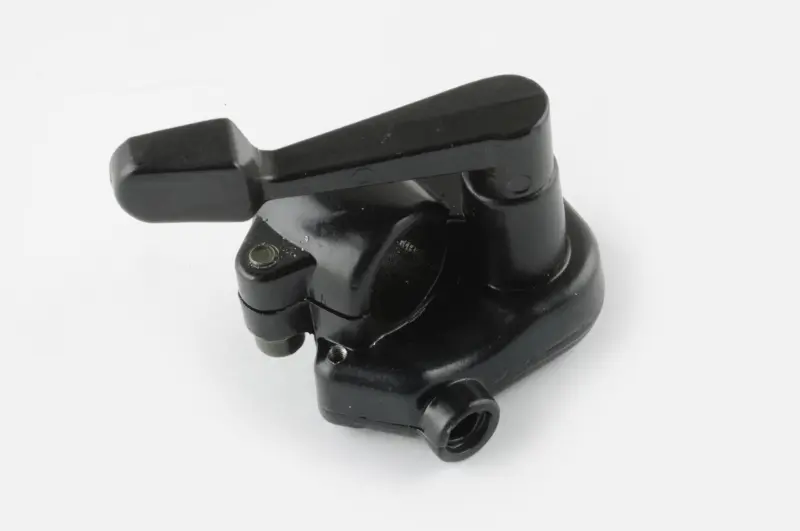

Блок выполнен в черном корпусе с креплением на руль. В конструкцию входят нажимной рычаг под большой палец, шарнирная ось и посадочное место для подключения троса. При нажатии рычаг выбирает свободный ход и натягивает трос, открывая дроссель; после отпускания исправный привод должен свободно возвращаться в исходное положение.

Корпус удерживает рычаг и наконечник оболочки троса в заданном положении. Поэтому состояние крепления, оси и тросового ввода непосредственно влияет на плавность хода. Замена блока актуальна, если рычаг треснул или деформирован, заметно люфтит, заедает, не обеспечивает полный ход либо корпус перестал надежно фиксироваться на руле. Одновременно стоит проверить сам трос и привод карбюратора: новый курок не устранит тугой ход, вызванный загрязненным, поврежденным или неправильно проложенным тросом.

Что сверить перед выбором

• Тип управления: нужен нажимной курок под большой палец с механическим тросовым приводом, а не поворотная ручка газа.
• Посадка на руле: диаметр и форма места крепления должны соответствовать штатному блоку.
• Подключение троса: сравните форму наконечника, способ фиксации оболочки и направление выхода троса.
• Расположение рычага: после монтажа он должен быть доступен большому пальцу и не мешать тормозной ручке, переключателям и другим деталям на руле.
• Рабочий ход: рычаг и трос должны обеспечивать закрытое и полностью открытое положения дросселя без натяжения на упорах.
• Габариты корпуса: проверьте свободное место возле рукоятки и взаимное положение всех рулевых органов управления.

Для надежного подбора сравнивают новую деталь со снятым блоком по форме крепления, расположению шарнира, конфигурации рычага и тросового ввода. Совпадения только по обозначению ATV 50/125 недостаточно, если на квадроцикле ранее меняли руль, карбюратор или трос газа.

Установка и проверка

Перед монтажом необходимо осмотреть трос: он должен перемещаться без рывков, заломов и распушения жил. Блок закрепляют на руле без перекоса, затем устанавливают наконечник троса в рычаг и фиксируют оболочку в предусмотренном посадочном месте. Трос прокладывают с плавными изгибами, чтобы поворот руля в обе стороны не изменял обороты и не создавал дополнительного натяжения.

После сборки регулируют свободный ход согласно требованиям конкретного квадроцикла. На заглушенном двигателе несколько раз нажимают и отпускают курок, контролируя плавное перемещение и уверенный возврат. Затем проверяют работу при прямом руле и в крайних положениях поворота. Правильно подобранный и установленный блок обеспечивает понятное управление дросселем и восстанавливает штатную работу пальцевого привода газа.
