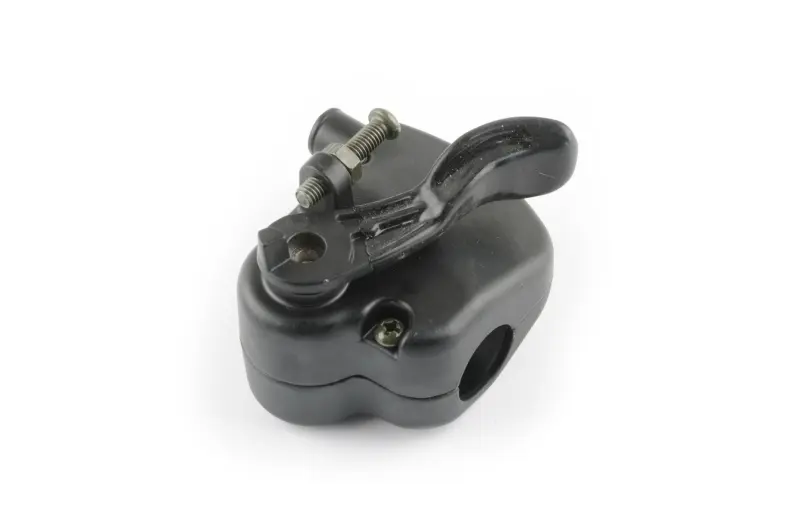

Механический блок с нажимным рычагом предназначен для управления дросселем на квадроцикле ATV 250 JPX. Водитель нажимает рычаг большим пальцем, а движение передаётся через трос к дроссельному механизму. Такая схема позволяет изменять подачу газа, не поворачивая рукоятку руля. Деталь подходит для ремонта штатного привода, если корпус, рычаг, крепление троса или посадочные места прежнего блока изношены либо повреждены.

Конструкция и назначение

Блок выполнен в компактном чёрном корпусе и включает нажимной рычаг, посадочное отверстие для установки на руль, крепёж корпуса и резьбовый регулятор троса с контргайкой. Регулятор нужен для настройки свободного хода после соединения с приводным тросом. Разъёмная конструкция корпуса позволяет закрепить деталь на руле без изменения принципа штатного управления квадроциклом.

При нажатии рычаг выбирает свободный ход троса и перемещает привод дросселя. После отпускания механизм должен без задержек возвращаться в исходное положение. Исправность корпуса, оси рычага, крепления и троса влияет на плавность нажатия и предсказуемую реакцию двигателя. Поэтому блок меняют не только после механической поломки, но и при заметном люфте, подклинивании рычага, повреждении места ввода троса или невозможности нормально отрегулировать привод.

Что проверить при подборе

Обозначение ATV 250 JPX указывает на заявленное применение детали, однако квадроциклы одной кубатуры могут отличаться исполнением органов управления. Перед установкой необходимо сопоставить новый блок со снятой деталью и проверить основные точки соединения:

• форму корпуса и расположение курка относительно правой рукоятки;
• диаметр посадочного отверстия и способ стягивания корпуса на руле;
• направление ввода троса и положение резьбового регулятора;
• тип наконечника троса и способ его фиксации внутри рычага;
• доступное пространство рядом с рукояткой, тормозным рычагом и другими органами управления.

Кубатура 250 сама по себе не определяет геометрию крепления. Если на квадроцикле установлен нестандартный руль, другой трос или ранее заменённый блок, размеры и соединения следует сверять особенно внимательно. Правильно подобранная деталь размещается без перекоса, не мешает соседним компонентам и обеспечивает свободное перемещение рычага во всём диапазоне.

Установка и регулировка

Перед демонтажем полезно запомнить маршрут троса и положение регулировочных гаек. Новый корпус устанавливают на штатное место без чрезмерного затягивания крепежа, затем соединяют рычаг с тросом и выставляют свободный ход резьбовым регулятором. Трос прокладывают без резких изгибов, натяжения и контакта с деталями, которые могут ограничить его перемещение при повороте руля.

После сборки при выключенном двигателе несколько раз нажимают и отпускают курок, проверяя плавность хода и уверенный возврат. Затем руль поворачивают в обе стороны: натяжение троса и положение дросселя не должны меняться. Окончательную настройку выполняют по требованиям конкретного квадроцикла. Курок газа ATV 250 JPX станет практичным решением для восстановления штатного управления, если его посадка, тросовое соединение и расположение крепежа совпадают с прежней деталью.
