Поршень в комплекте для мотокос ECHO GT-22, SRM-22, Ø32,2 мм, mod.A

Поршень для мотокос ECHO GT-22 и SRM-22, Ø32,2 мм

Поршень mod.A предназначен для ремонта цилиндро-поршневой группы мотокос ECHO GT-22 и SRM-22. Номинальный диаметр детали — 32,2 мм. Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец и шатун на коленчатый вал. От соответствия его размеров цилиндру зависит герметичность камеры сгорания, поэтому такую деталь подбирают не только по названию техники, но и по фактическим параметрам снятого поршня.

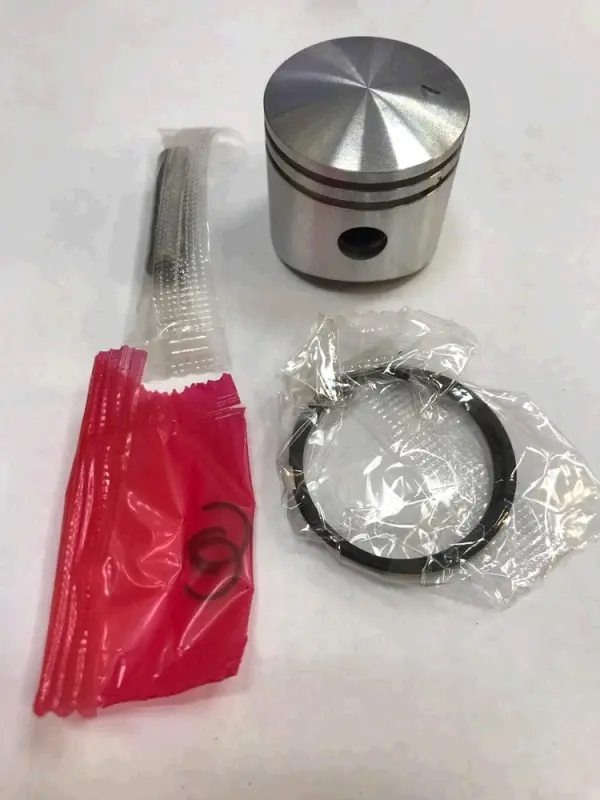

Конструкция предусматривает две канавки под компрессионные кольца и отверстия под поршневой палец. В комплект входят поршень, два кольца, палец и два стопорных кольца. Такой набор содержит основные детали, которые непосредственно соединяют поршень с шатуном и обеспечивают уплотнение в цилиндре. Кольца прижимаются к стенкам цилиндра, ограничивают прорыв газов и помогают сохранять компрессию. Стопорные кольца фиксируют палец от осевого смещения после сборки.

Когда требуется замена

Проверка поршневой части нужна при снижении компрессии, затрудненном запуске, заметной потере тяги, постороннем механическом шуме или после перегрева двигателя. Основанием для замены служат задиры на юбке, повреждение днища, износ канавок, трещины, деформация либо чрезмерный люфт пальца. Одновременно осматривают внутреннюю поверхность цилиндра: установка нового поршня в цилиндр с глубокими рисками, нарушенной геометрией или значительным износом не устраняет причину неисправности.

Что проверить при подборе

• Модель мотокосы. Позиция заявлена для ECHO GT-22 и SRM-22; обозначение модели следует проверять полностью, поскольку близкие по названию версии могут иметь отличия.
• Диаметр. Требуемое значение для этой модификации составляет 32,2 мм. Его сопоставляют с размером демонтированной детали и цилиндра после измерения подходящим инструментом.
• Исполнение поршня. Сравните общую высоту, форму днища и юбки, положение отверстия под палец, количество и расположение кольцевых канавок.
• Сопряженные детали. До сборки проверяют состояние цилиндра, шатуна и посадочного места пальца, а также отсутствие повреждений, способных быстро вывести новые детали из строя.

Рекомендации по установке

Ремонт выполняют на очищенном двигателе, не допуская попадания абразива и загрязнений в картер. Перед сборкой проверяют зазоры, свободное перемещение колец в канавках и соответствие пальца посадочным отверстиям. Кольца устанавливают без чрезмерного растяжения, а стопоры полностью вводят в предназначенные для них канавки. Расположение замков колец, направление поршня и порядок сборки выбирают по ремонтной документации конкретной версии двигателя.

После ремонта коленчатый вал должен проворачиваться плавно, без закусывания и ударов. Если прежний поршень поврежден из-за перегрева, недостаточной смазки, загрязнения впуска или посторонних частиц, причину необходимо устранить до запуска. Правильный подбор по модели, диаметру и геометрии позволяет использовать этот комплект для восстановления исправной работы поршневой части мотокос ECHO GT-22 и SRM-22.
