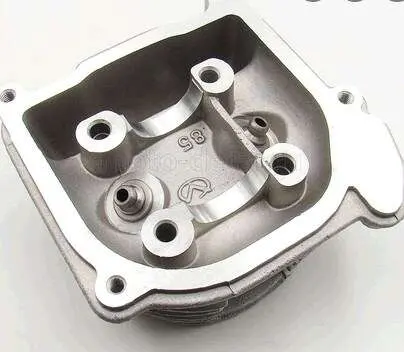

Головка цилиндра 4T GY6 100 Ø51, голая, MSU

Головка цилиндра MSU для 4-тактного двигателя GY6 100

Голая головка цилиндра предназначена для ремонта и индивидуальной сборки верхней части двигателя скутера семейства GY6 100. Исполнение под параметр Ø51 позволяет использовать деталь при восстановлении соответствующей цилиндро-поршневой группы. Такой формат удобен, когда клапанный механизм, распределительный вал и другие сопряженные компоненты подбираются отдельно либо исправные детали переносятся со старой головки после обязательной проверки.

Назначение и особенности конструкции

Головка закрывает цилиндр сверху и вместе с цилиндром и поршнем формирует камеру сгорания. В ее корпусе размещаются каналы впуска и выпуска, зоны установки клапанов и детали газораспределительного механизма. От правильного сопряжения головки с цилиндром зависят герметичность камеры, отвод тепла и нормальная работа двигателя во всем диапазоне оборотов.

Голое исполнение представляет собой основу для последующей сборки. На корпусе предусмотрены четыре отверстия под крепежные шпильки, посадочные зоны клапанного механизма и полость для установки сопряженных деталей. Оно подходит для ремонта, при котором мастер заранее определяет состав необходимых компонентов и не переплачивает за полностью собранный узел с деталями, которые уже имеются или будут подбираться отдельно.

Что проверить перед выбором

• Тип двигателя: деталь рассчитана на четырехтактную конфигурацию GY6 100; обозначение двигателя следует сверить с документацией скутера и конструкцией снятой головки.
• Параметр Ø51: он должен соответствовать используемым цилиндру и поршневой группе. Близкие по внешнему виду головки GY6 встречаются в нескольких размерных вариантах и не являются взаимозаменяемыми только по названию семейства.
• Крепежная геометрия: сравните расположение четырех шпилек, форму привалочной плоскости, масляные каналы, впускной и выпускной каналы со старой деталью.
• Клапанный механизм: до сборки проверьте совместимость клапанов, седел, направляющих, пружин и остальных деталей, которые планируется устанавливать в корпус.
• Газораспределение: конфигурация распределительного вала, постели и сопряженных деталей должна соответствовать конкретной версии двигателя.

Подбирать головку только по заявленному объему двигателя недостаточно. У моторов семейства GY6 встречаются разные цилиндры, варианты доработки и ранее установленные ремонтные комплекты. Наиболее надежный способ выбора — одновременно сопоставить обозначение мотора, диаметр цилиндро-поршневой группы, контур привалочной поверхности, межосевое расположение шпилек и конфигурацию каналов.

Рекомендации по установке

Перед монтажом очистите сопрягаемые поверхности и убедитесь, что цилиндр и головка не имеют трещин, задиров, деформации или следов прогара. Для сборки применяют прокладку, соответствующую выбранной цилиндро-поршневой группе. Масляные каналы должны оставаться открытыми и совпадать с каналами двигателя. Крепеж затягивают равномерно в последовательности и с моментом, предусмотренными технической документацией конкретного мотора.

После установки клапанного механизма необходимо проверить свободное движение деталей, фазы газораспределения и клапанные зазоры. Перед первым запуском контролируют подачу масла к верхней части двигателя, отсутствие утечек и посторонних механических звуков. Эти операции лучше поручить мастеру, знакомому с четырехтактными двигателями GY6: ошибка при подборе или сборке может привести к контакту клапанов с поршнем и повторному ремонту.

Головка MSU подходит для восстановления двигателя после повреждения привалочной плоскости, камеры сгорания, седел или направляющих, а также для сборки конфигурации GY6 100 под Ø51 из заранее подобранных компонентов. Перед заказом сравните все основные посадочные признаки со снятой деталью и убедитесь, что остальные части верхнего механизма пригодны для дальнейшего использования.
