Вал редуктора ST для скутеров 2T TB50 и Suzuki RUN

Вал предназначен для ремонта редуктора скутеров с двухтактной силовой установкой семейства TB50, включая Suzuki RUN. Деталь участвует в передаче вращения внутри редуктора и взаимодействует с сопряженными шестернями, подшипниками и другими посадочными деталями трансмиссии. Ее выбирают при восстановлении штатной работы редуктора после появления люфта, постороннего шума, повреждения зубьев, резьбы, шлицев или опорных поверхностей.

Такая запчасть нужна не для планового обслуживания, а для ремонта с разборкой корпуса редуктора. Перед заказом необходимо определить причину неисправности и сопоставить новый вал со снятой деталью. Обозначение TB50 и совместимость с Suzuki RUN существенно сужают подбор, однако у скутеров разных годов и модификаций могут отличаться исполнение трансмиссии и геометрия сопряжений.

Конструкция и назначение

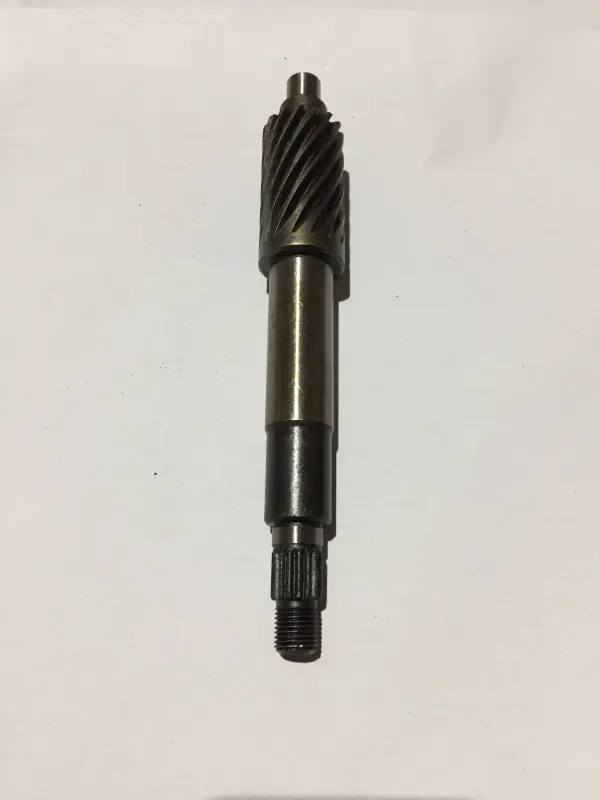

Верхняя часть вала выполнена с косозубой шестерней, которая передает вращение через соответствующую зубчатую пару. Ступенчатая цилиндрическая часть образует несколько участков разного диаметра для установки в корпусе и сопряжения с деталями редуктора. На противоположном конце расположены наружные шлицы и резьба. Такое сочетание поверхностей позволяет валу одновременно работать в зубчатой передаче, сохранять заданное положение в корпусе и соединяться с предусмотренными конструкцией деталями.

Состояние каждого участка влияет на работу редуктора. Изношенные зубья способны стать причиной шума и неравномерного зацепления, поврежденные посадочные поверхности — увеличенного люфта, а деформированные шлицы или резьба — неправильной фиксации сопряженной детали. При диагностике следует проверять не только сам вал, но и ответную шестерню, подшипники, втулки, уплотнения и корпусные посадки: установка новой детали рядом с сильно изношенными компонентами не устраняет первопричину неисправности.

Что проверить при подборе

Основные ориентиры — двухтактное исполнение TB50 и модель Suzuki RUN. Одного совпадения названия техники недостаточно, если редуктор ранее менялся или скутер имеет нестандартную комплектацию. Наиболее надежный способ выбора — снять старый вал и выполнить прямое сопоставление его формы со всеми присоединительными участками новой детали.

• Зубчатая часть: сравните наружный диаметр, ширину венца, количество зубьев и направление их наклона.
• Общая геометрия: проверьте длину вала, расположение ступеней, буртиков и переходов между диаметрами.
• Посадочные участки: сопоставьте их диаметры и ширину с подшипниками либо втулками исходного редуктора.
• Шлицы: должны совпадать их количество, профиль, длина и диаметр.
• Резьбовой конец: проверьте диаметр, шаг, направление резьбы и длину резьбовой части.
• Сопряжение с шестерней: убедитесь, что зубчатая пара входит в зацепление без перекоса и соответствует штатной компоновке.

Все сравнения выполняют до окончательной сборки. Вал с похожим внешним видом, но другим положением буртика, диаметром опоры или параметрами зубьев может не установиться в корпус либо нарушить взаимное расположение деталей редуктора.

Замена и контроль после установки

Ремонт проводят на очищенном редукторе после удаления следов старой смазки и продуктов износа. Перед монтажом проверяют зубья, шлицы, резьбу и опорные поверхности нового вала, а также состояние всех сопряженных компонентов. Подшипники должны вращаться без заеданий и чрезмерного люфта, ответная шестерня — не иметь сколов и выраженной выработки, а посадки в корпусе — сохранять правильную форму.

При сборке вал устанавливают без ударной нагрузки и перекоса, используя подходящий инструмент и требования сервисной документации конкретного скутера. После размещения шестерен и закрытия корпуса проверяют свободное вращение передачи вручную, равномерность зацепления и отсутствие закусывания. Смазочный материал, его количество и порядок затяжки крепежа выбирают по инструкции для обслуживаемой модификации.

Вал редуктора ST подходит для восстановления штатной трансмиссии 2T TB50 и Suzuki RUN при точном совпадении геометрии. Тщательное сравнение со снятой деталью и комплексная проверка редуктора помогают выполнить ремонт без повторной разборки из-за несовместимых сопряжений или оставшихся изношенных компонентов.
