Реле-регулятор зарядки Honda DIO

Реле-регулятор зарядки для Honda DIO

Комбинированный регулятор-выпрямитель предназначен для системы зарядки скутеров семейства Honda DIO. Он принимает переменное напряжение от генератора, выпрямляет его и ограничивает выход до уровня, необходимого для штатной работы аккумулятора и бортового оборудования. Исправная деталь помогает поддерживать предсказуемое питание при изменении оборотов двигателя и нагрузки.

Назначение и конструкция

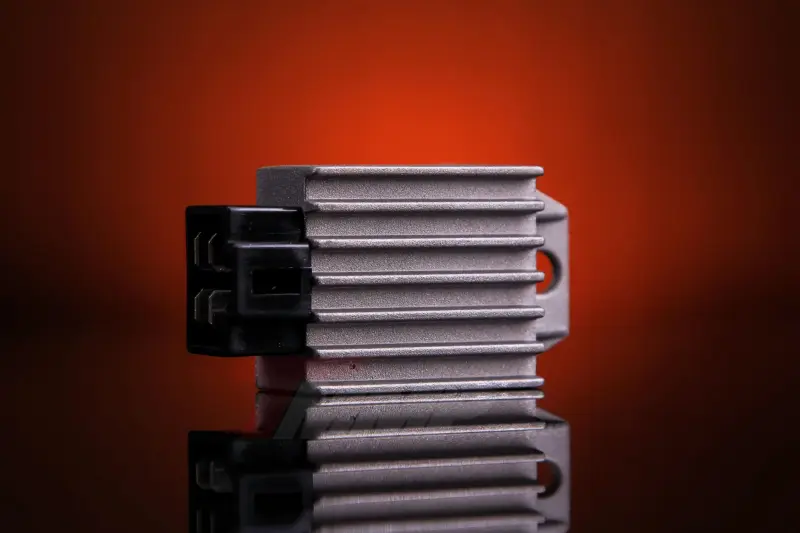

Реле-регулятор объединяет две функции: преобразует вырабатываемый генератором переменный ток в постоянный и регулирует напряжение. Благодаря этому аккумулятор получает заряд, а осветительное и другое бортовое оборудование работает в предусмотренном режиме. Корпус имеет выраженные охлаждающие ребра, которые увеличивают площадь теплоотдачи. Для подключения предусмотрен встроенный пластиковый разъем, а боковая проушина служит для фиксации детали на штатном месте.

Регулятор относится к полупроводниковым компонентам и при внутренней неисправности обычно заменяется целиком. Поводом проверить систему могут стать недостаточный заряд аккумулятора, его перезаряд, заметное изменение яркости освещения вместе с оборотами, периодически пропадающее питание или нагрев и потемнение контактов разъема. Эти признаки не всегда указывают только на регулятор: похожие симптомы возникают при плохом соединении массы, окислении клемм, повреждении проводки, неисправности генератора или аккумулятора.

Как правильно подобрать деталь

Обозначение Honda DIO охватывает несколько поколений и модификаций скутеров, поэтому одного названия модели для выбора недостаточно. Перед заказом следует уточнить индекс конкретной версии, год выпуска и устройство установленной системы зарядки. Затем нужно сопоставить форму корпуса, расположение крепежной проушины, конфигурацию штекера, количество и расположение контактов с демонтированным регулятором. Разъем должен соединяться со штатной колодкой без переделки проводов и перестановки клемм.

• Тип детали: комбинированный регулятор и выпрямитель напряжения.
• Применение: система зарядки скутера Honda DIO при подтвержденном совпадении модификации.
• Подключение: встроенный разъем; его конфигурацию необходимо сопоставить со штатной проводкой.
• Корпус: металлический, с охлаждающими ребрами и крепежной проушиной.
• Проверка совместимости: по модели скутера, схеме подключения, штекеру и креплению.

Проверка и установка

До замены полезно измерить напряжение на клеммах исправного и полностью заряженного аккумулятора при выключенном и работающем двигателе, руководствуясь сервисными данными именно для своей модификации DIO. Одновременно проверяют зарядную обмотку генератора, массу, предохранитель, проводку и состояние соединений. Такой порядок помогает не устанавливать новую деталь при неисправности в другой части системы.

Монтаж выполняют при выключенном зажигании. Сначала отсоединяют отрицательную клемму аккумулятора, затем положительную. Контакты штатной колодки должны быть чистыми, плотно удерживаться в корпусе и не иметь следов коррозии, перегрева либо оплавления. Поврежденный разъем необходимо восстановить до подключения регулятора: слабый контакт создает сопротивление, усиливает нагрев и нарушает зарядку даже при исправной детали.

Регулятор закрепляют без люфта на предусмотренном месте, не перекрывая охлаждающие ребра соседними деталями или жгутом проводов. Штекер вставляют до полной фиксации, не меняя распиновку по внешнему сходству. После сборки повторно контролируют напряжение и работу освещения на разных оборотах. Такой подход позволяет убедиться, что причина неисправности устранена, соединения не нагреваются, а аккумулятор получает нормальный заряд.
