Воздушный фильтр нулевого сопротивления Ø35 мм, 90°, «пуля», синий

Воздушный фильтр нулевого сопротивления Ø35 мм с отводом 90°

Компактный фильтр формы «пуля» предназначен для установки на впуск карбюраторной мототехники с присоединительным патрубком подходящего диаметра. Он очищает поступающий к карбюратору воздух от пыли и других загрязнений, которые не должны попадать во впускной тракт двигателя. Угловое исполнение позволяет расположить корпус фильтра под прямым углом к месту подключения — это особенно удобно, когда прямому фильтру мешают рама, облицовка или соседние детали.

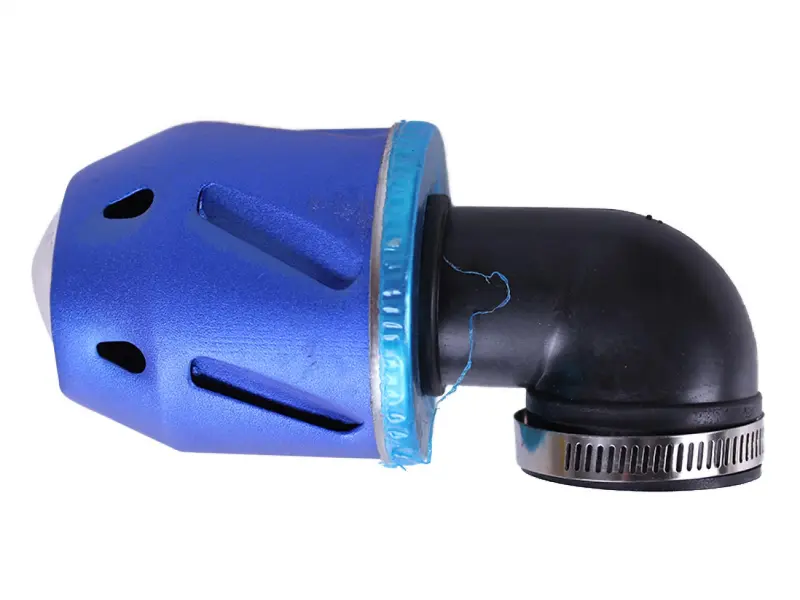

Внутренний диаметр посадочной части составляет 35 мм, а угол отвода — 90°. Фильтр имеет синий корпус характерной вытянутой формы и черный угловой патрубок. В месте подключения установлен металлический червячный хомут: после посадки патрубка на впуск его затягивают до плотной фиксации. Такая схема не требует отдельного короба, однако перед покупкой необходимо проверить не только диаметр, но и свободное пространство вокруг карбюратора.

Что проверить при подборе

• Наружный диаметр впускного патрубка. Посадочное отверстие фильтра рассчитано на 35 мм. Измерять нужно именно ту цилиндрическую поверхность, на которую надевается угловой патрубок.
• Направление установки. Отвод на 90° меняет положение фильтрующего корпуса относительно оси впуска. Заранее определите, в какую сторону он будет ориентирован после затяжки хомута.
• Свободное место. Корпус не должен упираться в пластик, раму, проводку, тросы или подвижные детали. Оцените пространство по всей длине и ширине старого фильтра, а не только возле посадки.
• Тип впускной системы. Эта модель устанавливается непосредственно на совместимый патрубок карбюратора. Она не служит штатной кассетой для закрытого корпуса воздушного фильтра.
• Состояние места соединения. Посадочная поверхность должна быть ровной и чистой, чтобы патрубок сел без перекоса, а хомут удерживал соединение по всей окружности.

Установка и контроль после монтажа

Перед монтажом очистите наружную поверхность впускного патрубка и убедитесь, что на ней нет остатков старого уплотнения или загрязнений. Ослабьте хомут, наденьте черный угловой патрубок на посадочное место и выставьте синий корпус в положение, где он не касается соседних компонентов. После этого равномерно затяните хомут. Соединение должно оставаться неподвижным при легкой проверке рукой, но чрезмерное усилие применять не следует, чтобы не деформировать патрубок.

После установки проверьте, не изменилось ли положение фильтра от вибрации, не натягивает ли он тросы и не ограничивает ли ход расположенных рядом деталей. Неплотная посадка оставляет путь для нефильтрованного воздуха, поэтому состояние соединения желательно контролировать вместе с обычным обслуживанием впуска. Сам фильтрующий корпус также нуждается в периодическом осмотре: значительное загрязнение, повреждение оболочки, трещины патрубка или ослабление хомута являются поводом для обслуживания либо замены.

Модель подходит для ремонта и переоборудования карбюраторной мототехники только при совпадении посадочного диаметра 35 мм и требуемой угловой компоновки. Название модели скутера, мопеда или другого транспортного средства само по себе не подтверждает совместимость: надежнее сопоставить размер подключения, направление отвода и доступное пространство с ранее установленной деталью.
