Трос газа для культиватора

Трос газа для культиватора

Трос предназначен для механической передачи движения от органа управления на рукоятке культиватора к приводу дроссельной заслонки двигателя. При перемещении рычага внутренний трос движется относительно наружной оболочки и изменяет положение механизма газа. Благодаря этому оператор может увеличивать или уменьшать обороты, не прерывая работу с техникой.

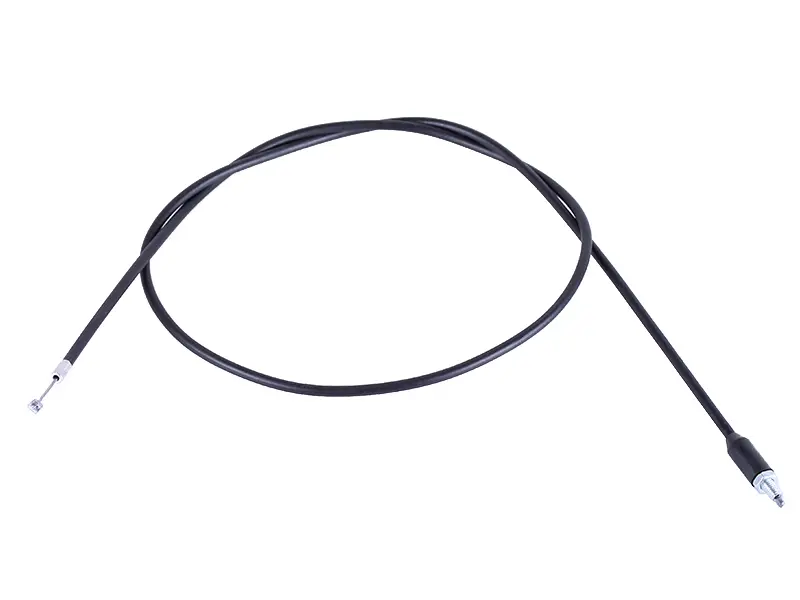

Деталь выполнена в виде гибкого троса в черной наружной оболочке. На одном конце находится металлический наконечник небольшого диаметра, на другом — металлическая резьбовая часть с регулировочными гайками. Такое исполнение рассчитано на подключение к соответствующим креплениям системы управления. Наружная оболочка удерживается неподвижно, а расположенный внутри трос передает усилие между рычагом и механизмом двигателя.

Что проверить при подборе

Тросы для культиваторов различаются общей длиной, длиной наружной оболочки, свободным выходом внутреннего троса, формой наконечников и способом фиксации. Одного совпадения назначения недостаточно: перед заказом сравните новую деталь со снятым тросом и с креплениями на технике. Трос должен проходить по штатному маршруту без натяжения, но и без слишком большой петли, мешающей управлению.

• Общая длина. Ее должно хватать для прокладки от рукоятки управления до двигателя по предусмотренному производителем пути.
• Длина оболочки. Этот параметр влияет на взаимное положение креплений и доступный ход внутреннего троса.
• Рабочий ход. Перемещения должно быть достаточно, чтобы привод дроссельной заслонки проходил весь требуемый диапазон.
• Конфигурация концов. Сверьте форму металлического наконечника, резьбовую часть, диаметр резьбы и расположение регулировочных гаек.
• Точки фиксации. Оболочка и внутренний трос должны устанавливаться в штатные кронштейны без переделки посадочных мест.

Точное соответствие особенно важно для свободного возврата механизма газа. Слишком короткий трос или оболочка неподходящей длины могут постоянно натягивать привод. Избыточная длина и неверный рабочий ход, напротив, способны не позволить механизму полностью перемещаться между крайними положениями. Поэтому размеры лучше снимать со старой детали в выпрямленном состоянии, отдельно измеряя весь трос, оболочку и выступающие участки.

Установка и регулировка

Монтаж выполняют при остановленном двигателе. Сначала закрепляют оболочку в предусмотренных кронштейнах, затем соединяют наконечники с рычагом управления и приводом дроссельной заслонки. Трос прокладывают плавно, без острых перегибов, защемления и контакта с подвижными либо сильно нагревающимися частями. Оболочка должна оставаться надежно зафиксированной: если она перемещается вместе с внутренним тросом, команда от рычага передается неправильно.

После подключения регулируют свободный ход резьбовой частью. В крайних положениях рычага механизм двигателя должен достигать соответствующих упоров, а в промежуточных — двигаться равномерно и без заеданий. Затем затягивают регулировочные гайки и несколько раз перемещают рычаг по всему диапазону. До запуска двигателя следует убедиться, что наконечники не выходят из креплений, оболочка не смещается, а привод самостоятельно возвращается в предусмотренное положение.

Когда требуется замена

Проверить состояние троса стоит, если рычаг начал двигаться туго, управление стало прерывистым, заданное положение не передается на механизм двигателя либо оболочка получила заломы и повреждения. Причиной также может быть растяжение, расплетение или обрыв внутреннего троса. Перед заменой полезно осмотреть сами рычаги, кронштейны и фиксаторы: новый трос рассчитан на установку в исправные посадочные места.

Эта позиция подходит для ремонта системы управления газом культиватора при совпадении длины, рабочего хода, наконечников и креплений. Производитель и конкретная модель техники для товара не указаны, поэтому совместимость определяют по геометрии снятой детали и устройству штатного привода.
