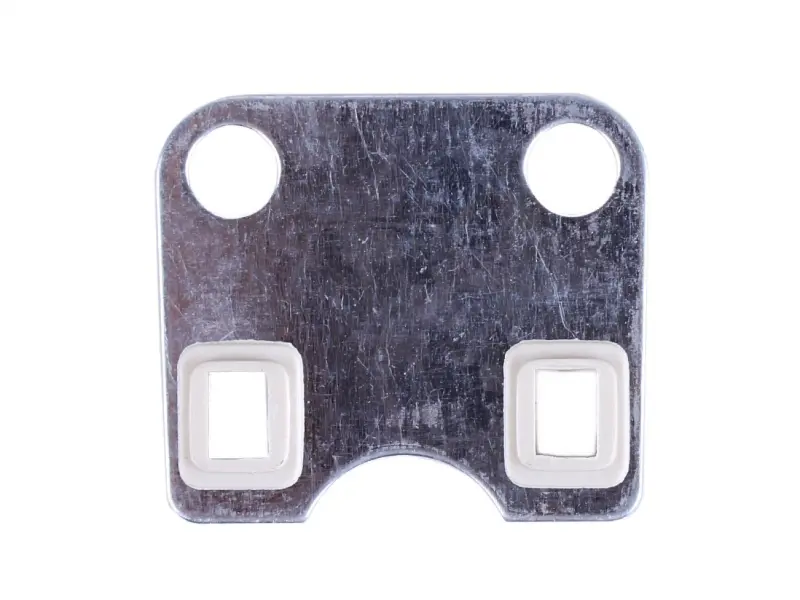

Направляющая пластина штанг клапанов P70F

Направляющая пластина штанг клапанов P70F

Деталь устанавливается в головке блока цилиндра бензинового двигателя P70F и удерживает две штанги клапанного механизма в требуемом положении. Пластина ограничивает нежелательное боковое смещение и колебания штанг, сохраняя правильное направление их возвратно-поступательного движения. Она подходит для ремонта мотоблоков, культиваторов и другой техники, оснащенной соответствующим двигателем.

Конструкция и принцип работы

Основа изготовлена из стали и имеет два крепежных отверстия, два направляющих окна с пластиковыми вставками и центральный вырез в нижней части. Пластина крепится на головке двигателя шпильками, которые удерживают коромысла. Штанги проходят через окна вставок, поэтому для правильной работы важны целостность этих участков, ровная геометрия основы и отсутствие перекоса после затяжки крепежа.

Пластиковые вставки обеспечивают направленное движение штанг и уменьшают трение в местах их прохождения через пластину. Стальная основа поддерживает требуемое взаимное расположение направляющих и крепежных отверстий. Пластина не заменяет штанги, коромысла или другие детали привода клапанов и не предназначена для регулировки клапанных зазоров. Ее функция заключается именно в позиционировании пары штанг во время работы механизма газораспределения.

Подтвержденные параметры

• Применение: бензиновый двигатель P70F.
• Место установки: головка блока цилиндра.
• Материал основы: сталь.
• Направляющие: два окна с пластиковыми вставками.
• Длина: 43 мм.
• Ширина: 38 мм.
• Толщина металлической основы: 1 мм.
• Расстояние между центрами крепежных отверстий: 30 мм.
• Масса: 12 г.

Как проверить совместимость

Перед заказом необходимо убедиться, что на технике установлен двигатель P70F, а не похожая по обозначению модификация. Сопоставьте снятую пластину по длине и ширине, межцентровому расстоянию, расположению двух круглых крепежных отверстий, форме направляющих окон и конфигурации центрального нижнего выреза. Отдельно проверьте положение детали относительно шпилек и штанг: сходный внешний контур при других посадочных размерах не обеспечивает правильную установку.

При осмотре старой детали обращают внимание на деформацию стальной основы, повреждение или износ пластиковых вставок, разбитые окна и заметное боковое перемещение штанг. Изношенные вставки являются основанием для замены всей пластины. Одновременно следует проверить прямолинейность штанг и состояние соприкасающихся деталей, поскольку новая направляющая не исправит повреждения остальных компонентов клапанного механизма.

Установка и контроль после сборки

Монтаж выполняют на остановленном и остывшем двигателе. Посадочную поверхность очищают, пластину ориентируют центральным вырезом и направляющими окнами так же, как штатную деталь, после чего проводят обе штанги через пластиковые вставки без принудительного изгиба. Крепление затягивают равномерно, контролируя, чтобы стальная основа не сместилась и не деформировалась. Момент затяжки и порядок разборки головки выбирают по сервисным данным конкретного двигателя.

После монтажа проверяют свободное перемещение обеих штанг, правильное положение коромысел и предусмотренные изготовителем клапанные зазоры. Штанги не должны заедать во вставках или заметно уходить в сторону при ручном проворачивании механизма. Точное совпадение посадочных размеров и аккуратная сборка позволяют восстановить штатное направление движения штанг и избежать повторной разборки из-за неверно подобранной детали.
