Направляющая пластина штанг двигателя P65F (ZS)

Направляющая пластина штанг двигателя P65F (ZS)

Компактная деталь газораспределительного механизма предназначена для бензинового двигателя P65F (ZS). Пластина задает положение двух штанг толкателей и удерживает их на предусмотренных траекториях во время передачи движения к клапанному механизму. Она применяется при ремонте мотоблоков, культиваторов и другой техники, оснащенной соответствующим двигателем. При подборе нужно ориентироваться прежде всего на модель силового агрегата, поскольку внешне похожие пластины для двигателей других серий могут отличаться расположением направляющих окон, крепежных отверстий и вырезов.

Назначение и устройство

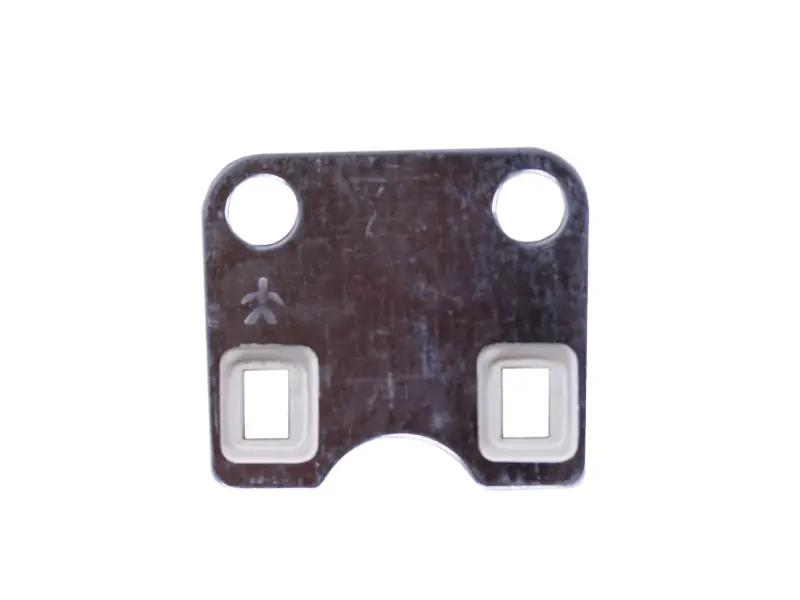

Конструкция включает два прямоугольных направляющих окна для штанг, два круглых крепежных отверстия в верхней части и центральный вырез снизу. Такая геометрия позволяет пластине занимать заданное положение относительно штанг клапанного механизма. Исправная деталь ограничивает их нежелательное боковое смещение, помогает сохранить ровную линию движения и не допускает контакта штанг с неподходящими участками соседних деталей.

Пластину проверяют при появлении люфта, постороннего механического шума в зоне клапанного механизма, следов перекоса штанг либо повреждений направляющих окон. Основанием для замены также служат деформация корпуса, разбитые крепежные отверстия, трещины и выраженная выработка в местах прохождения штанг. Установка новой детали имеет смысл после осмотра самих штанг и сопряженных компонентов: погнутая или сильно изношенная штанга способна нарушить работу даже с исправной направляющей.

Подтвержденные параметры

• Совместимость: бензиновый двигатель P65F (ZS), также обозначаемый в товарных каталогах как 1P65F.
• Назначение: направляющая пластина штанг клапанного механизма.
• Длина: 44 мм.
• Ширина: 38 мм.
• Толщина: 4 мм.
• Масса: 11 г.
• Конфигурация: два направляющих окна, два круглых крепежных отверстия и нижний центральный вырез.

Как правильно подобрать

Обозначения P65F и 1P65F относятся к модели двигателя, поэтому название самой машины не является достаточным критерием. Один и тот же силовой агрегат может применяться на разных видах малой техники. Перед выбором сопоставьте модель двигателя, длину, ширину и толщину пластины, количество отверстий, форму нижнего выреза и расположение обоих направляющих окон. Особенно важны межцентровое расположение крепежных отверстий и положение окон относительно посадочной поверхности: несовпадение этих точек не следует компенсировать подгибанием, растачиванием или подрезкой детали.

• Сверьте обозначение двигателя с P65F или 1P65F.
• Сравните габариты 44 × 38 × 4 мм со снятой пластиной.
• Проверьте совпадение двух круглых отверстий и двух направляющих окон.
• Убедитесь, что контур и центральный нижний вырез соответствуют месту установки.

Установка и контроль после ремонта

Перед монтажом очистите посадочную поверхность от загрязнений и остатков отложений, проверьте целостность новой пластины и отсутствие деформации. Штанги должны проходить через предусмотренные окна без принудительного изгиба и сохранять правильное положение при движении. Крепеж устанавливают в штатные отверстия двигателя; изменение геометрии пластины для совмещения деталей указывает на ошибку подбора или проблему с сопряженными компонентами.

После сборки следует проконтролировать свободное перемещение штанг, правильность установки деталей клапанного механизма и регулировку клапанных зазоров по требованиям руководства конкретного двигателя. Такой контроль помогает исключить перекос при сборке и вовремя обнаружить износ штанг, коромысел либо посадочных мест. Направляющая пластина P65F (ZS) подходит для планового восстановления двигателя и замены поврежденной детали при условии полного совпадения модели и геометрии.
