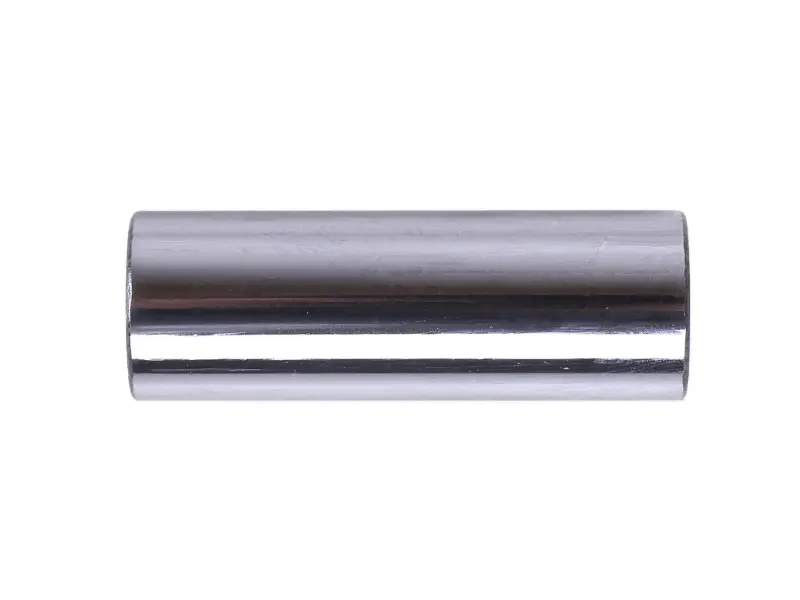

Поршневой палец для мотоблока 188D

Поршневой палец для мотоблока 188D

Поршневой палец предназначен для ремонта цилиндро-поршневой группы мотоблока с двигателем 188D. Он соединяет поршень с верхней головкой шатуна и создает подвижное соединение, необходимое для работы двигателя. Деталь устанавливают вместо изношенного пальца, при замене поршня или во время комплексного восстановления поршневого узла.

Запчасть рассчитана на одноцилиндровый четырехтактный дизельный двигатель 188D с воздушным охлаждением. Для этого двигателя указан диаметр цилиндра 88 мм и номинальная мощность 11 л. с. Основной ориентир при выборе — обозначение двигателя 188D. Одного внешнего сходства с пальцами для других мотоблоков недостаточно: конструктивно похожие детали могут отличаться фактическими размерами и посадкой.

Во время работы палец взаимодействует сразу с несколькими элементами узла: поршнем, верхней головкой шатуна и штатными стопорными деталями. Его задача — удерживать поршень и шатун в предусмотренном конструкцией положении, сохраняя подвижность соединения. Поэтому состояние пальца напрямую связано с состоянием сопрягаемых отверстий и мест установки.

Когда нужна замена

Палец приобретают, если при разборке двигателя обнаружен износ установленной детали, выполняется замена поршня или требуется восстановить соединение поршня с шатуном. Решение о замене лучше принимать после осмотра всего разобранного узла. Новый палец не устранит выработку в поршне или верхней головке шатуна, поэтому сопрягаемые детали необходимо оценивать вместе.

При ремонте осмотрите отверстия поршня, верхнюю головку шатуна и предусмотренные конструкцией фиксирующие элементы. На посадочных местах не должно быть повреждений, мешающих правильной сборке и свободному перемещению соединения. Если изношено несколько элементов, их подбирают с учетом состояния всего поршневого узла.

Как правильно подобрать

Перед покупкой проверьте обозначение 188D на двигателе, тип техники и параметры снятого пальца. Фактические размеры новой детали следует сопоставить с демонтированным образцом, отверстиями конкретного поршня и верхней головкой шатуна. Такая проверка особенно важна, если двигатель ранее ремонтировался или состав установленного поршневого узла неизвестен.

Не используйте в качестве ориентира параметры пальцев для двигателей 186F, 188F, 190N и других серий. Даже при похожей цилиндрической форме эти детали относятся к другим двигателям и могут иметь иные размеры. Цилиндрическая форма сама по себе не подтверждает соответствие посадочным местам. Для уверенного выбора должны совпадать серия двигателя и фактические параметры демонтированной детали.

Установка и проверка узла

Монтаж выполняют на чистом разобранном двигателе. Перед сборкой очищают рабочую зону и проверяют состояние поршня, пальца, верхней головки шатуна и штатных стопорных элементов. Палец устанавливают вместе с предусмотренными для данного узла фиксирующими деталями, соблюдая конструкцию конкретного двигателя 188D.

После сборки убедитесь, что палец занял правильное положение, стопорные элементы установлены штатно, а соединение поршня с шатуном перемещается свободно и без заеданий. Проверка узла до окончательной сборки двигателя позволяет вовремя заметить несоответствие посадки или износ сопрягаемых деталей. Этот поршневой палец подойдет для ремонта двигателя 188D, если обозначение двигателя, размеры снятой детали и состояние посадочных мест соответствуют выбранной запчасти.
