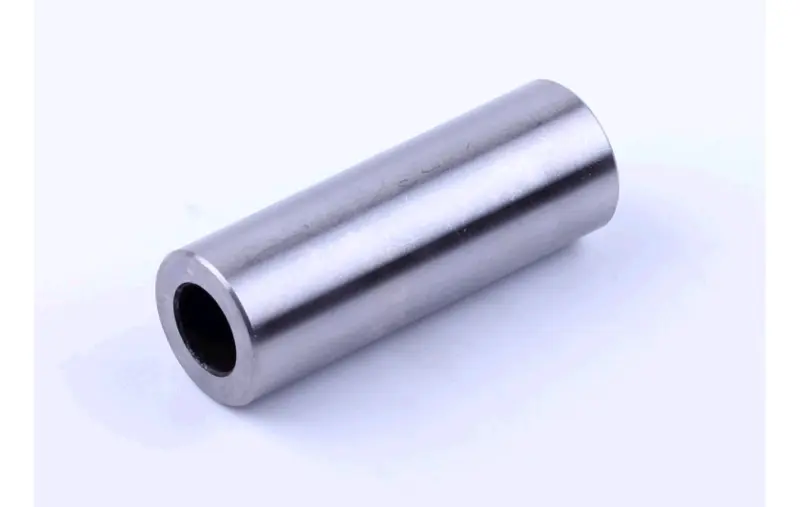

Поршневой палец двигателя 186F, 23×65 мм

Поршневой палец двигателя 186F, 23×65 мм

Деталь предназначена для ремонта поршневой группы дизельного двигателя 186F. Палец соединяет поршень с верхней головкой шатуна и образует подвижное шарнирное соединение, необходимое для передачи усилия между этими деталями. Его наружный диаметр составляет 23 мм, а длина — 65 мм. Такое сочетание параметров является основным условием правильного подбора: одного обозначения двигателя недостаточно, если поршень, шатун или вся поршневая группа ранее менялись.

Назначение и конструкция

Поршневой палец выполнен в виде гладкого полого цилиндра. При работе двигателя он располагается в отверстиях бобышек поршня и проходит через верхнюю головку шатуна. Через это соединение шатун получает усилие от поршня, одновременно сохраняя возможность изменять угол своего положения при движении кривошипно-шатунного механизма. Поэтому состояние поверхности, точность посадки и отсутствие чрезмерного люфта непосредственно важны для нормальной сборки поршневой группы.

Палец заменяют при ремонте после обнаружения задиров, следов перегрева, выраженной выработки, овальности или недопустимого люфта. Установка новой детали не устраняет износ сопряжённых отверстий автоматически. Вместе с пальцем необходимо осмотреть посадочные отверстия поршня, верхнюю головку шатуна и предусмотренные конструкцией детали фиксации. Если повреждения имеются на нескольких поверхностях, решение о составе ремонта принимают после проверки всей группы.

Как правильно подобрать

Для этой позиции подтверждены два размера: диаметр 23 мм и длина 65 мм. Перед заказом измерьте демонтированный палец и сопоставьте результат с параметрами устанавливаемого поршня. Проверяйте именно обе величины: одинаковый диаметр при другой длине либо совпадающая длина при другом диаметре не обеспечивают требуемую посадку. Обозначение 186F также следует сверить с моделью двигателя, поскольку внешне похожая техника может комплектоваться моторами разных серий.

• Модель двигателя: деталь рассчитана на поршневую группу 186F; совместимость определяют по обозначению установленного мотора, а не только по названию мотоблока или генератора.
• Наружный диаметр: 23 мм. Он должен соответствовать отверстиям поршня и соединению с верхней головкой шатуна.
• Полная длина: 65 мм. Сравните её со старым пальцем и конструкцией поршня до начала сборки.
• Состояние сопряжённых деталей: отверстия должны быть без задиров, перекоса и заметной неравномерной выработки; элементы фиксации проверяют отдельно.

Проверка и установка

Монтаж выполняют при разобранной поршневой группе. Посадочные поверхности предварительно очищают от загрязнений и продуктов износа, после чего проверяют, нет ли повреждений, способных поцарапать новый палец. Деталь вводят соосно, без перекоса и ударов по гладкой поверхности. При сборке используют предусмотренную для двигателя смазку и соблюдают порядок, указанный в руководстве по ремонту конкретной модели.

После установки проверяют движение шатуна относительно поршня: соединение не должно заедать, но и выраженный радиальный люфт недопустим. Фиксацию пальца выполняют штатным для поршня способом. Стопорные детали следует осмотреть на деформацию и надёжность посадки; их наличие в комплекте с этой позицией не заявлено. Перед окончательной сборкой также убеждаются, что палец расположен правильно и не может смещаться к стенке цилиндра.

Основные характеристики

• тип детали — поршневой палец;
• применение — дизельный двигатель 186F;
• наружный диаметр — 23 мм;
• длина — 65 мм;
• место установки — соединение поршня с верхней головкой шатуна.

Эта позиция подходит для обслуживания двигателя 186F при подтверждённом размере пальца 23×65 мм. Тщательная проверка старой детали, поршня и шатуна до покупки помогает исключить ошибку подбора, а контроль посадки при сборке — выявить износ смежных компонентов до запуска двигателя.
