Пружина ручки тормоза бензопилы GoodLuck GL4500/5200

Пружина ручки тормоза для бензопил GoodLuck GL4500/5200

Деталь предназначена для механизма ручки тормоза цепи бензопил GoodLuck серий GL4500 и GL5200. Пружина взаимодействует с ручкой и другими компонентами тормозного механизма, помогая ей занимать предусмотренное конструкцией положение при включении и отключении тормоза. Такая запчасть нужна при ремонте боковой крышки, если штатная пружина деформирована, сломана, потеряна во время разборки или перестала правильно работать в местах крепления.

Назначение и место установки

Пружина ручки относится к деталям тормозного механизма, расположенного со стороны крышки шины. В конструкции бензопил семейства 4500/5200 ручка тормоза, рычаг, тяга, тормозная лента и пружины представлены как отдельные компоненты. Предлагаемая деталь устанавливается именно в привод ручки и не заменяет тормозную ленту, основную либо дополнительную пружину тормоза. Это различие необходимо учитывать при диагностике: одинаковое общее название запчастей не означает, что они имеют одинаковую форму и выполняют одну задачу.

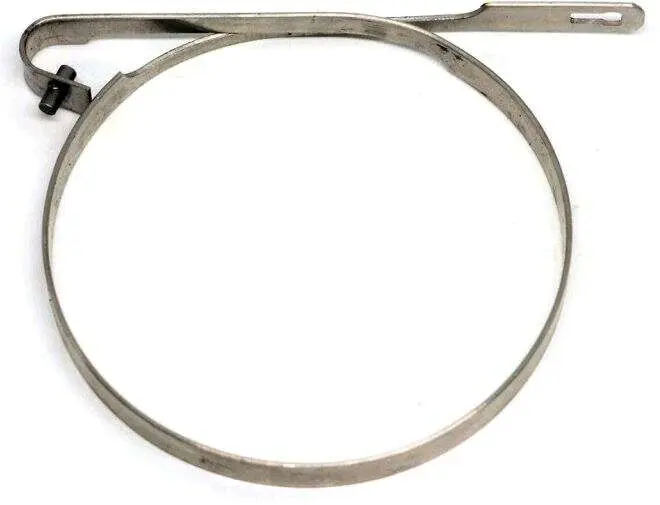

Деталь выполнена в виде плоской пружинной полосы с крупным кольцеобразным контуром. На одном конце предусмотрена удлиненная монтажная часть с продольным отверстием, на другом находится участок фиксации. Такая геометрия рассчитана на размещение внутри соответствующей крышки и соединение с механизмом ручки. Состояние контура и обоих концов влияет на правильность посадки: заметный излом, перекручивание, трещина или повреждение крепежного участка являются основанием для замены.

Как правильно подобрать

Основной критерий совместимости — бензопила GoodLuck GL4500 либо GL5200 и исполнение ее тормозной крышки. Перед заказом следует снять старую деталь и сопоставить общую форму, направление изгибов, расположение продольного отверстия, конфигурацию противоположного конца и точки крепления. Особенно внимательно сравнивайте запчасть после замены крышки в сборе: на пиле могла быть установлена крышка другой модификации, поэтому одной надписи 4500 или 5200 недостаточно для безусловного совпадения.

• Тип детали: пружина ручки тормоза цепи.
• Назначение: установка в механизм ручки на боковой крышке бензопилы.
• Заявленная совместимость: GoodLuck GL4500 и GL5200.
• Форма: плоская полоса с крупным кольцеобразным контуром и удлиненным монтажным концом.
• Проверка перед покупкой: модель пилы, вариант крышки, форма концов, положение отверстия и точки фиксации.

Установка и проверка после ремонта

При разборке важно запомнить положение концов штатной пружины и взаимное расположение ручки, рычага и тяги. Посадочные места необходимо очистить от опилок и загрязнений, а соседние детали осмотреть на трещины, выработку и деформацию. Новую пружину устанавливают без произвольного изменения изгибов: подгибание плоской полосы может нарушить ее положение в крышке и ход ручки. Из-за предварительного натяжения монтаж требует подходящего инструмента и аккуратной фиксации детали.

До запуска бензопилы следует вручную проверить полный ход ручки в обоих направлениях, четкость переключения механизма и отсутствие заеданий. Тормозная лента должна корректно зажимать и освобождать барабан в соответствующих положениях ручки. Если крышка не устанавливается без усилия, ручка не фиксируется, цепь остается заторможенной либо механизм самопроизвольно меняет положение, сборку нужно повторно проверить. Для ремонта тормоза важна не только подходящая пружина, но и исправность ленты, рычага, тяги, пальцев и посадочных мест крышки.

Эта пружина подходит для восстановления штатного привода ручки тормоза на совместимых бензопилах GoodLuck. Точное сопоставление с демонтированной деталью помогает исключить путаницу с внешне другими пружинами стартера, сцепления, амортизатора и внутреннего привода тормозной ленты.
