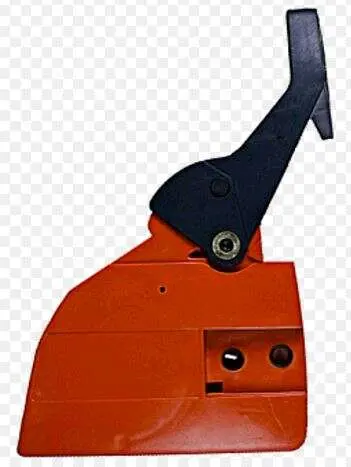

Тормоз цепи в сборе KZ для бензопил Husqvarna 137/142

Тормоз цепи в сборе KZ для Husqvarna 137/142

Боковой тормозной модуль предназначен для ремонта бензопил Husqvarna 137 и 142. Деталь объединяет корпус крышки и передний рычаг, который управляет механизмом тормоза цепи. Такой формат удобен при комплексном повреждении штатной крышки: вместо подбора отдельных деталей устанавливается собранный модуль, соответствующий компоновке указанных моделей.

Назначение и работа механизма

Тормоз цепи останавливает ее движение при срабатывании. На бензопилах Husqvarna 137/142 механизм приводится в действие передним защитным рычагом: его можно перевести вперед рукой, а при резком обратном движении пилы предусмотрено инерционное срабатывание. Для отключения тормоза рычаг отводят назад, к передней рукоятке. Исправность этого механизма необходимо проверять после установки и в ходе эксплуатации пилы.

Корпус модуля закрывает зону сцепления и участвует в фиксации направляющей шины. В конструкции бензопил 137/142 регулировочный палец натяжения должен входить в предусмотренное отверстие шины. При вращении регулировочного винта палец перемещает шину вперед или назад, позволяя выставить натяжение цепи перед окончательной затяжкой крепежных гаек.

Что проверить при выборе

• Модель бензопилы: заявленная совместимость относится к Husqvarna 137 и 142.
• Исполнение крышки: сравните общую форму корпуса, расположение крепежных отверстий, рычага и регулировочных элементов со снятой деталью.
• Посадочные точки: модуль должен устанавливаться на шпильки без перекоса, а регулировочный палец — совмещаться с отверстием направляющей шины.
• Состояние сопряженных деталей: перед сборкой осмотрите шину, цепь, крепеж, барабан сцепления и зону установки. Поврежденные детали могут мешать правильной посадке новой крышки.

Обозначение KZ относится к конкретному исполнению предлагаемой детали. При подборе учитывайте не только названия 137/142, но и фактическую компоновку установленного на пиле модуля. Это особенно актуально для техники, которая ранее ремонтировалась и могла получить детали другой версии.

Установка и первичная проверка

Перед ремонтом двигатель должен быть остановлен, а провод свечи зажигания отсоединен, чтобы исключить случайный запуск. При обращении с цепью используйте защитные перчатки: режущие звенья остаются острыми даже без движения. Установите шину и цепь в правильное положение, совместите регулировочный палец с нижним отверстием шины и посадите тормозной модуль на крепления без приложения чрезмерного усилия.

Сначала гайки крышки затягивают только от руки. Затем, удерживая носок шины приподнятым, регулировочным винтом выставляют натяжение и окончательно затягивают крепеж. Цепь должна перемещаться по шине без заклинивания и не провисать снизу. Попытка регулировать натяжение при уже затянутых гайках способна повредить механизм регулировки.

До запуска убедитесь, что рычаг уверенно переходит между включенным и отключенным положениями, крышка прилегает ровно, а цепь свободно движется только при отключенном тормозе. Если рычаг заедает, корпус не садится на место или тормоз не удерживает цепь, эксплуатацию начинать нельзя: следует повторно проверить сборку и состояние сопряженных деталей.

Когда требуется замена

Основанием для замены служат трещины или деформация корпуса, повреждение рычага, неисправность механизма срабатывания, износ тормозной ленты либо проблемы с посадкой крышки. Руководство Husqvarna предписывает заменять тормозной механизм через квалифицированный сервис, если какая-либо его часть изношена до толщины менее 0,5 мм. После ремонта тормоз необходимо регулярно проверять вместе с натяжением цепи и надежностью крепления шины.

Модуль KZ подходит для восстановления штатной компоновки тормоза и боковой крышки на бензопилах Husqvarna 137/142. Точное сопоставление посадочных точек со старой деталью и правильная регулировка после монтажа помогают избежать перекоса крышки, ошибочного натяжения и неполного срабатывания рычага.
