Ручной тормоз цепи в сборе для бензопилы Goodluck GL 3800 KZ-2

Ручной тормоз цепи для Goodluck GL 3800

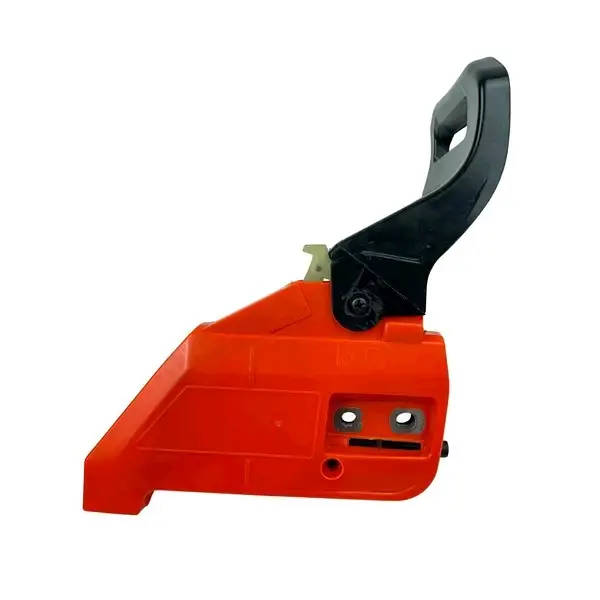

Узел в сборе предназначен для ремонта бензопилы Goodluck GL 3800 в исполнении KZ-2. Он устанавливается в боковой части пилы и объединяет корпус тормоза с подвижной защитной рукояткой. При переводе рукоятки механизм отвечает за включение и отпускание тормоза пильной цепи. Комплектный формат удобен, когда повреждена не одна отдельная деталь, а крышка, рукоятка, их посадочные места или связанные части механизма.

Корпус закрывает расположенную рядом со сцеплением область и служит основанием для деталей тормоза. Защитная рукоятка имеет два рабочих положения и передает усилие механизму остановки цепи. На корпусе предусмотрены крепежные проемы и отверстие для доступа к регулировке натяжения. Правильное взаимное положение этих участков необходимо для установки крышки без перекоса, нормального размещения шины и последующей регулировки цепи.

Когда стоит заменить узел

• корпус треснул, деформировался или перестал плотно устанавливаться на штатное место;
• защитная рукоятка сломана, заедает либо не переводит тормоз между положениями;
• посадочные места и крепежные проемы изношены, поэтому крышка фиксируется неравномерно;
• после очистки и правильной сборки тормоз не блокирует цепь или не отпускает ее полностью;
• повреждение боковой крышки мешает установить шину и отрегулировать натяжение.

Замена узла также актуальна после удара или падения бензопилы, если корпус получил скол, рукоятка изменила положение либо крышка начала соприкасаться с подвижными деталями. Продолжать работу с треснувшим корпусом, тугим приводом или неполным отпусканием тормоза не следует: сначала необходимо устранить неисправность и проверить свободное движение цепи при выключенном двигателе.

Подбор по модели и конструкции

Товар заявлен для Goodluck GL 3800 KZ-2. Обозначение модели является главным ориентиром, однако перед монтажом необходимо сопоставить новую деталь со снятой крышкой. У внешне похожих бензопил серии 3800 могут различаться контур корпуса, положение шпилек, крепежные проемы, место регулятора натяжения и устройство привода тормоза. Совпадение цвета или общего силуэта не подтверждает взаимозаменяемость.

При сравнении проверьте форму передней и нижней частей корпуса, расположение двух крепежных проемов, положение отверстия регулировки, направление движения рукоятки и точки соединения с корпусом пилы. Отдельно убедитесь, что крышка свободно совмещается со шпильками, не упирается в шину и не требует усилия для посадки. Если бензопила ранее ремонтировалась или на ней меняли корпусные детали, такое сопоставление особенно важно.

Установка и контроль после ремонта

Работы выполняют на заглушенной и остывшей бензопиле. Перед снятием крышки тормоз переводят в положение, предусмотренное инструкцией конкретной пилы. После разборки очищают посадочную область от опилок и загрязнений, осматривают шину, цепь, ведущую звездочку и доступные сопрягаемые поверхности. Новый узел устанавливают ровно, без ударов и принудительного стягивания несовпадающих деталей крепежом.

Регулятор натяжения должен правильно войти в соответствующее отверстие шины, а крепления — свободно пройти через проемы крышки. После предварительной фиксации выставляют натяжение цепи по руководству бензопилы и окончательно затягивают крепеж. Цепь должна перемещаться по шине при отпущенном тормозе и надежно блокироваться после его включения. Рукоятка должна переключаться четко, без заедания и самопроизвольного возврата.

Если крышка садится с перекосом, регулировка не работает, цепь остается зажатой при отпущенном тормозе или рукоятка не фиксируется в одном из положений, запускать пилу нельзя. Следует повторно проверить совместимость, положение шины и правильность сборки. Точный подбор узла позволяет восстановить штатное управление тормозом цепи и корректное крепление боковой части бензопилы.
