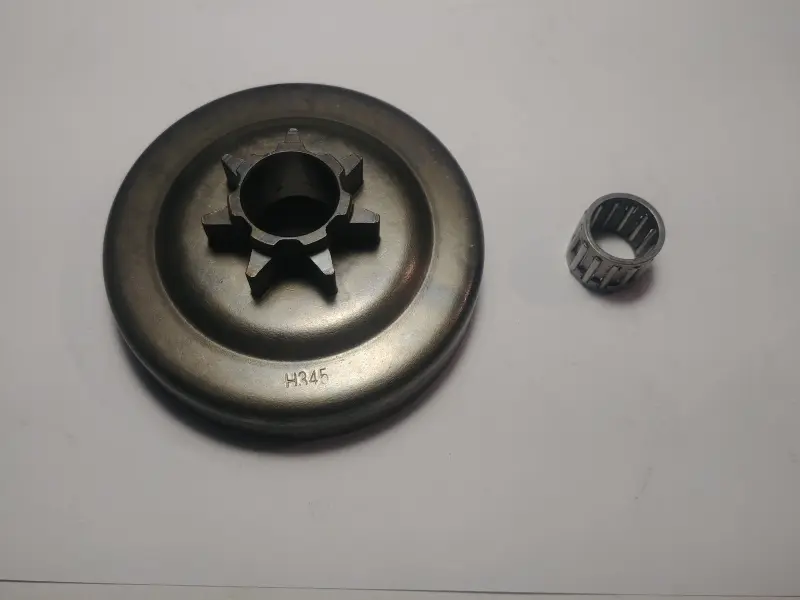

Барабан сцепления с ведущей звездочкой и подшипником для Husqvarna 345/350 KZ

Барабан сцепления с ведущей звездочкой для Husqvarna 345/350

Деталь предназначена для ремонта привода цепи бензопил Husqvarna 345 и 350. Барабан устанавливается в узле центробежного сцепления и передает вращение на пильную цепь после набора двигателем необходимых оборотов. Встроенная ведущая звездочка взаимодействует с ведущими звеньями цепи, поэтому состояние этой детали непосредственно влияет на равномерность ее движения по шине.

Звездочка выполнена как единое целое с барабаном. При критическом износе зубьев заменяется вся деталь, а не отдельный венец. Такая конструкция соответствует типу spur sprocket, который применялся на бензопилах этой серии. В комплект входит игольчатый подшипник — он размещается между барабаном и приводным валом и обеспечивает свободное вращение барабана при работе двигателя на холостом ходу.

Когда требуется замена

Ведущая звездочка постоянно контактирует с цепью и постепенно изнашивается. Поводом для проверки служат выраженные канавки на зубьях, сколы, неравномерная выработка, заметное радиальное качание барабана, заедание подшипника или нестабильное движение исправной и правильно натянутой цепи. Эксплуатация сильно изношенной звездочки ускоряет выработку ведущих звеньев цепи и ухудшает согласованную работу цепной гарнитуры. Производитель бензопил рекомендует регулярно контролировать состояние привода и менять звездочку при чрезмерном износе, а также при установке новой цепи.

Что проверить перед заказом

• Модель бензопилы. Деталь подбирается для Husqvarna 345 и 350; обозначение модели следует сверить с данными конкретной пилы.
• Тип звездочки. Здесь используется встроенная семизубая звездочка, а не барабан под отдельный съемный венец.
• Шаг цепной гарнитуры. Шаг звездочки должен точно соответствовать шагу установленной цепи и шины. Его проверяют по техническим данным пилы и параметрам используемой гарнитуры.
• Посадочные параметры. Перед установкой стоит сопоставить диаметр центральной посадки, общую форму барабана и профиль сопряжения со снятой деталью.
• Состояние соседних деталей. Одновременно проверяют колодки и пружины сцепления, крепеж, привод масляного насоса, цепь и шину.

Установка и обслуживание

Для замены снимают крышку цепного тормоза, цепь и шину, затем освобождают крепление барабана в соответствии с устройством конкретной версии пилы. Посадочное место очищают от опилок и загрязнений. Игольчатый подшипник перед монтажом смазывают качественной подшипниковой смазкой или моторным маслом; такое обслуживание предусмотрено руководством Husqvarna и должно выполняться регулярно. Барабан после сборки должен вращаться свободно, без заеданий и чрезмерного бокового люфта.

После установки проверяют правильность размещения цепи на зубьях звездочки, ее положение в пазу шины и натяжение. Цепь не должна провисать снизу, но должна перемещаться по шине без закусывания. До начала работы также контролируют подачу масла на цепную гарнитуру. Комплект подходит для планового ремонта привода и замены барабана с изношенной встроенной звездочкой на совместимых бензопилах Husqvarna.
