Регулятор системы управления для дизельного двигателя 170D

Регулятор системы управления для двигателя 170D

Регулятор предназначен для системы управления одноцилиндровым четырёхтактным дизельным двигателем 170D воздушного охлаждения, который устанавливается на мотоблоках и другой технике с таким обозначением силового агрегата. Узел работает в составе рычажного привода, взаимодействует с управляющими тягами и участвует в поддержании выбранных оборотов двигателя.

Во время обработки почвы, движения мотоблока или работы с навесным оборудованием нагрузка на двигатель меняется. Исправный механизм помогает системе управления предсказуемо реагировать на эти изменения и удерживать рабочий режим без произвольного перехода на чрезмерно высокие или низкие обороты. Регулятор нужен для восстановления штатной работы привода, если установленный узел заедает, имеет заметный люфт, повреждённые пружины или другие механические дефекты.

Конструкция и принцип работы

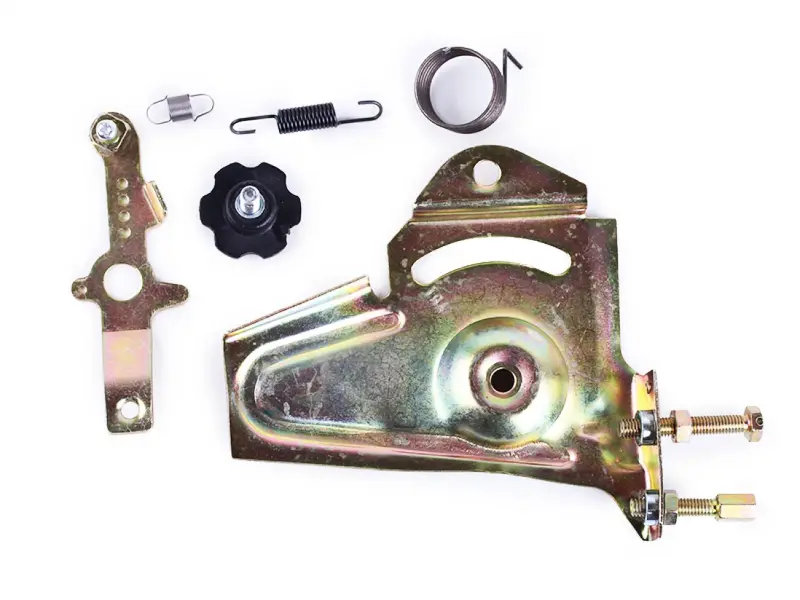

В конструкцию входят основная монтажная пластина, рычажный элемент, регулировочная рукоятка, пружины и крепёжные детали. Через рычаги и тяги регулятор передаёт заданное положение системе двигателя и участвует в контроле оборотов. Поэтому результат замены зависит не только от состояния нового узла, но и от правильного соединения всех элементов привода.

При обслуживании проверьте свободный ход тяг, целостность и положение пружин, подвижность рычагов и отсутствие загрязнений в местах их перемещения. Перекос, заедание или неверно установленная пружина могут нарушить работу всей системы даже при исправном регуляторе. Если остальные элементы привода сохранили рабочее состояние, замена изношенного механизма позволяет восстановить нормальную кинематику управления.

Как правильно подобрать регулятор

Основной ориентир при подборе — обозначение двигателя 170D. Однако одной маркировки недостаточно, особенно если мотоблок или двигатель ранее ремонтировался. Перед покупкой сопоставьте регулятор со снятым узлом: проверьте расположение точек крепления, форму и направление рычага, положение регулировочной рукоятки, количество и размещение пружин, а также схему соединения с управляющими тягами.

Не следует выбирать деталь только по похожему внешнему виду или общему назначению. Регуляторы для двигателей 178F, 186F, 192D и других модификаций могут отличаться креплением и расположением элементов привода. Устанавливать такой узел вместо детали для 170D можно только при отдельно установленной совместимости.

Рекомендации по установке

До демонтажа старого механизма зафиксируйте положение пружин, рычагов и соединений с тягами. Это поможет сохранить исходную схему привода при сборке. Снимайте узел аккуратно, не деформируя тяги и не растягивая пружины, которые будут использоваться повторно. Одновременно очистите доступные места соединений и убедитесь, что подвижные детали перемещаются без закусывания.

Установите регулятор в предусмотренные точки крепления, восстановите соединения в прежнем порядке и проверьте правильность положения каждого элемента. Рычаги должны двигаться свободно, без перекосов и контакта с соседними деталями. После монтажа выполните регулировку в соответствии с требованиями двигателя 170D. Перед полноценной нагрузкой проверьте работу системы управления и убедитесь, что привод корректно реагирует на изменение заданного режима.

Этот регулятор подходит для планового обслуживания и ремонта техники с двигателем 170D, когда требуется заменить изношенный или повреждённый механизм и восстановить правильную работу управления оборотами.
