Пружина рычага декомпрессора для двигателей 178F/186F

Пружина рычага декомпрессора 178F/186F

Пружина предназначена для механизма ручной декомпрессии дизельных двигателей серий 178F и 186F, применяемых на мотоблоках и другой малой технике. Она устанавливается рядом с рычагом декомпрессора и создает возвратное усилие, необходимое для его штатного перемещения. Исправная работа этого механизма особенно важна при ручном запуске: перевод рычага в положение декомпрессии временно уменьшает сопротивление прокручиванию двигателя, после чего механизм возвращается в положение, необходимое для запуска.

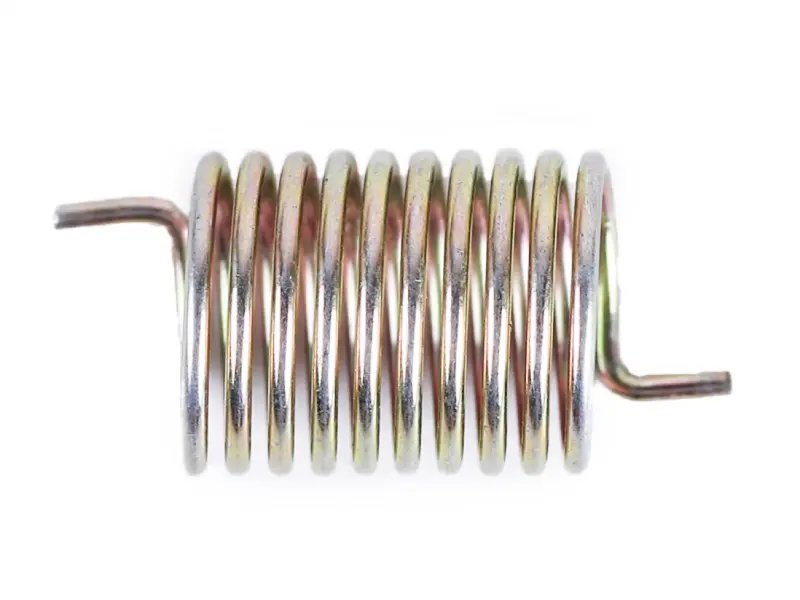

Деталь выполнена как пружина кручения: центральная часть состоит из ряда витков, а с обеих сторон расположены изогнутые рабочие концы. Такая форма рассчитана на установку вокруг оси или посадочной части рычага. Один конец фиксируется относительно неподвижной части механизма, второй взаимодействует с рычагом. При его повороте витки воспринимают нагрузку и формируют усилие для обратного движения. Правильное положение обоих концов определяет направление работы пружины, поэтому при разборке полезно заранее запомнить ориентацию старой детали.

Назначение и параметры

• Тип детали: пружина рычага декомпрессора.
• Совместимые серии двигателей: 178F и 186F.
• Тип механизма: ручное управление декомпрессией двигателя.
• Конструкция: цилиндрическая витая часть и два отогнутых рабочих конца.
• Общая длина: 29 мм.
• Длина витой части: 17 мм.
• Диаметр витой части: 15 мм.
• Масса: около 5 г.

Обозначения 178F и 186F относятся к одноцилиндровым четырехтактным дизельным двигателям с воздушным охлаждением. Такие моторы устанавливаются на технику разных производителей, поэтому подбирать пружину только по торговому названию мотоблока недостаточно. Основным критерием служит серия установленного двигателя. Дополнительно следует сопоставить размеры старой пружины, диаметр и длину витой части, количество витков, форму обоих концов и направление их изгиба. Особенно важно, чтобы точки упора совпадали с конструкцией рычага и его посадочного места.

Когда требуется замена

Пружину меняют при поломке одного из концов, заметном раскрытии или смещении витков, остаточной деформации, ослаблении возвратного усилия либо нестабильном возврате рычага. Поврежденная деталь может не удерживать предусмотренное положение механизма и затруднять выполнение обычной последовательности запуска. Перед заменой стоит осмотреть сам рычаг, его ось и точки опоры: заедание, загрязнение или чрезмерный люфт этих частей нельзя устранить одной установкой новой пружины.

Подбор и установка

Работу выполняют на остановленном и остывшем двигателе. Перед снятием старой детали необходимо отметить, каким образом заведены ее левый и правый концы. Новую пружину устанавливают в той же ориентации, без растягивания витков, подрезания концов и изменения их изгиба. После монтажа рычаг должен перемещаться без закусывания и возвращаться под действием пружины. До запуска следует вручную проверить полный ход механизма и убедиться, что концы пружины остаются в своих точках опоры.

Эта позиция подходит для ремонта декомпрессионного рычага двигателей 178F/186F, когда требуется заменить именно его возвратную пружину. Точное сопоставление серии двигателя и геометрии снятой детали помогает избежать ошибки между похожими пружинами, используемыми в других дизельных моторах.
