Прокладка крышки блока двигателя P70F

Прокладка крышки блока двигателя P70F

Контурная прокладка предназначена для установки между блоком и сопрягаемой крышкой бензинового двигателя P70F. Она уплотняет разъемное соединение корпуса, помогает удерживать моторное масло внутри картера и закрывает путь пыли, грязи и влаге. Деталь нужна при ремонте двигателя, устранении следов масла по линии стыка или повторной установке снятой крышки.

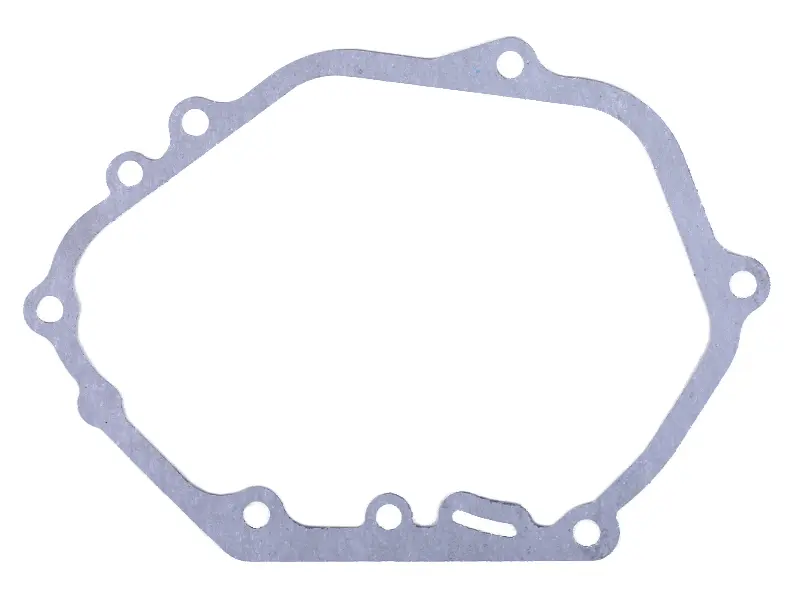

Прокладка имеет плоскую замкнутую форму, повторяющую периметр соединения. По контуру расположены крепежные отверстия, а в нижней части предусмотрен отдельный продолговатый вырез. Такая геометрия рассчитана на определенное расположение крепежа и каналов двигателя P70F, поэтому одной маркировки двигателя для выбора может быть недостаточно: перед покупкой необходимо сопоставить форму детали со старой прокладкой и посадочной плоскостью крышки.

Что проверить при подборе

• Модель двигателя. Деталь предназначена для P70F. Обозначение следует проверять непосредственно по данным установленного двигателя, а не только по названию мотоблока или культиватора.
• Контур соединения. Внешние изгибы, широкие участки и расположение внутренних вырезов должны совпадать с демонтированной прокладкой.
• Крепежные отверстия. Сравните их количество, взаимное положение и расстояния между ними. Отверстия должны совмещаться без растягивания, подрезания и принудительного смещения детали.
• Исполнение крышки. У двигателей близкого обозначения могут применяться разные модификации корпуса и крышки. Особенно внимательно проверяйте различия между обычным P70F и версиями, в названии которых дополнительно указано ZS или 1P70F.
• Состояние сопрягаемых поверхностей. Глубокие царапины, забоины, остатки старого уплотнения и деформация крышки могут помешать получить плотный стык даже с новой прокладкой.

Когда требуется замена

Основной признак нарушения уплотнения — масляный след по линии соединения крышки с блоком. Причиной также может стать смещение, разрыв или остаточная деформация старой прокладки после разборки. Продолжать эксплуатацию с негерметичным стыком нежелательно: уровень масла необходимо контролировать, а место течи — определить до установки новой детали. Следует учитывать, что масло возле крышки иногда появляется выше по корпусу и стекает к ее краю, поэтому перед ремонтом полезно очистить двигатель и убедиться в расположении источника.

Рекомендации по установке

Работы выполняют на остановленном и остывшем двигателе в соответствии с сервисной процедурой для конкретной модификации P70F. После снятия крышки обе посадочные плоскости очищают от фрагментов прежней прокладки и загрязнений, не повреждая поверхность блока. Затем проверяют плоскостность крышки, состояние резьбы и крепежа. Новую деталь укладывают без складок и перекоса, совмещая весь контур, отверстия и предусмотренный вырез.

Крепеж крышки затягивают равномерно, в последовательности и с усилием, указанными изготовителем двигателя. Чрезмерная затяжка способна деформировать крышку или продавить прокладку, а недостаточная не обеспечит плотного прижима. Не следует самостоятельно увеличивать отверстия либо обрезать края: подобная доработка меняет уплотняемый контур. Необходимость применения герметизирующего состава определяется инструкцией по обслуживанию конкретного двигателя; наносить его без соответствующего требования не стоит.

После сборки проверяют уровень масла, запускают двигатель и осматривают стык сначала на холостом ходу, а затем после непродолжительной работы. Отсутствие свежих следов масла по всему периметру подтверждает корректную посадку. Прокладка P70F подходит для планового ремонта крышки блока и позволяет восстановить герметичность соединения при условии точного совпадения геометрии и исправности сопрягаемых деталей.
