Поршень компрессора 48 мм

Поршень компрессора 48 мм

Поршень предназначен для ремонта поршневой группы воздушного компрессора с цилиндром соответствующего диаметра. При возвратно-поступательном движении внутри цилиндра он участвует во всасывании и сжатии воздуха, поэтому состояние этой детали непосредственно влияет на производительность компрессорной головки. Поршень диаметром 48 мм подходит для восстановления оборудования, в котором установлен аналогичный по геометрии компонент.

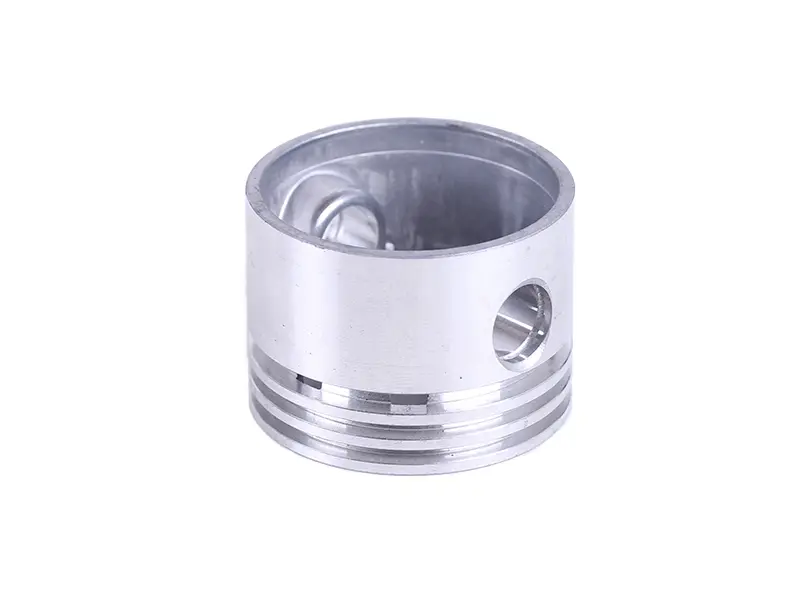

Конструкция имеет цилиндрическую юбку, три кольцевые канавки и поперечное отверстие под поршневой палец. Канавки предназначены для установки соответствующих поршневых колец, которые обеспечивают уплотнение между поршнем и стенкой цилиндра. Через палец деталь соединяется с шатуном и получает движение от кривошипного механизма. Для правильной работы важны не только наружный диаметр, но и полное совпадение всех посадочных параметров с демонтированной деталью.

Что проверить при подборе

• Диаметр поршня: номинальный размер — 48 мм. Его необходимо сопоставить с диаметром цилиндра и старого поршня.
• Высоту корпуса: различие даже при одинаковом наружном диаметре может изменить положение поршня относительно клапанной плиты.
• Отверстие под палец: сравните диаметр, длину посадки и расположение оси по высоте.
• Кольцевые канавки: должны совпадать их количество, ширина, глубина и расположение. Кольца подбираются по размерам канавок и цилиндра.
• Форму днища и юбки: новый поршень должен повторять геометрию штатной детали и свободно перемещаться в цилиндре с предусмотренным изготовителем зазором.
• Соединение с шатуном: проверьте конструкцию пальца, фиксаторов и посадочных мест, поскольку у компрессоров одного диаметра встречаются разные исполнения.

Когда требуется замена

Основанием для ремонта становятся задиры на юбке, трещины, деформация, износ канавок, чрезмерный люфт пальца или повреждение посадочных поверхностей. На проблему также могут указывать снижение производительности, затрудненный набор давления, посторонний стук и повышенный вынос масла у маслосмазываемых моделей. Эти признаки требуют проверки всей поршневой группы: похожие симптомы возникают при изношенных кольцах, поврежденном цилиндре, негерметичных клапанах или дефектных прокладках.

Подготовка к установке

Перед сборкой очистите цилиндр и картер от продуктов износа, осмотрите зеркало цилиндра на продольные риски, задиры и неравномерную выработку. Проверьте состояние шатуна, пальца, стопорных деталей и колец. Монтаж нового поршня в сильно изношенный или деформированный цилиндр не восстановит требуемое уплотнение и может привести к быстрому повторному ремонту.

Поршень устанавливают в том же положении относительно шатуна и клапанной плиты, которое предусмотрено конструкцией конкретной компрессорной головки. При сборке применяют смазочный материал и значения зазоров, указанные изготовителем оборудования. Кольца должны свободно работать в канавках, а их замки располагают по схеме из сервисной документации компрессора. После сборки полезно вручную проверить плавность хода механизма, отсутствие заеданий и контакта поршня с другими деталями.

Для надежного подбора используйте демонтированный поршень как образец и измеряйте его неизношенные участки точным инструментом. Обозначение «48 мм» подтверждает основной диаметр, но не заменяет проверку высоты, пальца, канавок и формы корпуса. Полное совпадение этих параметров обеспечивает корректную установку и нормальную работу компрессорной головки после ремонта.
