Коленвал для компрессора AMG

Коленвал для компрессора AMG

Коленвал AMG предназначен для ремонта поршневого компрессора и восстановления его кривошипного механизма. Эта деталь принимает вращение от привода и через шатун обеспечивает возвратно-поступательное движение поршня в цилиндре. От правильного сопряжения коленвала с посадкой, шатуном и опорами зависит свободное движение механизма без заклинивания и постороннего контакта деталей.

Запчасть выбирают для замены изношенного, деформированного либо поврежденного коленвала. Причиной разборки компрессора могут стать выраженный стук, вибрация, заедание при проворачивании или заметный люфт в соединениях. Такие признаки не указывают только на одну возможную неисправность, поэтому одновременно проверяют шатун, втулку или подшипник, опорные посадки и состояние поршневой группы.

Конструкция и назначение

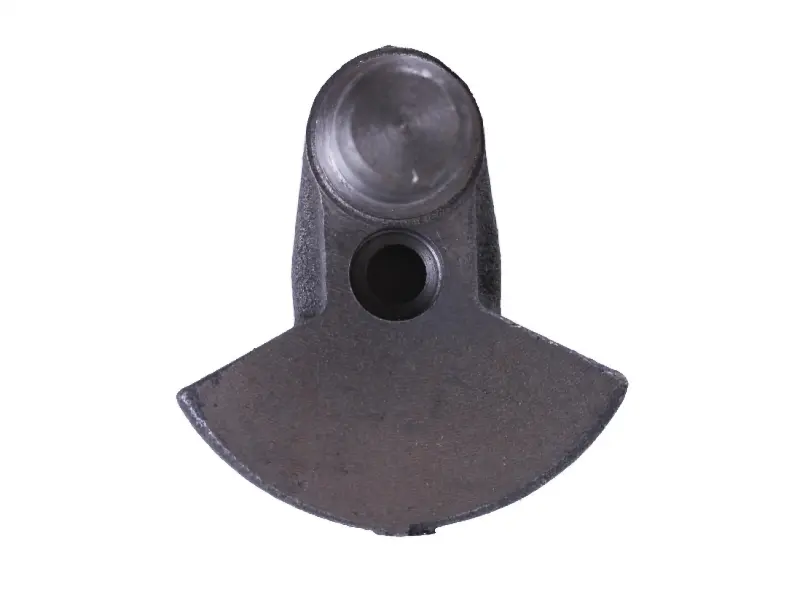

Коленвал имеет компактную кривошипную форму: круглое посадочное отверстие, смещенный цилиндрический палец и широкую секторную часть. Смещенное положение пальца создает необходимое для работы шатуна эксцентрическое движение. Посадочное отверстие служит для соединения с приводной частью компрессора, а форма корпуса должна свободно размещаться внутри предусмотренного производителем пространства.

Деталь относится к комплектующим компрессоров AMG. Конкретная модель компрессора, размеры посадок и перечень совместимых модификаций в карточке не указаны, поэтому принадлежность к марке сама по себе недостаточна для подбора. У разных компрессорных головок могут отличаться диаметр отверстия, размер пальца, его смещение относительно оси, толщина корпуса и способ фиксации.

Что сравнить перед покупкой

• Модель компрессора и компрессорной головки. Обозначение оборудования должно соответствовать ремонтной документации или перечню деталей производителя.
• Форму старого коленвала. Сравните контур секторной части, расположение отверстия и направление смещенного пальца.
• Основные посадочные размеры. Проверьте диаметр и глубину центрального отверстия, диаметр пальца, общую толщину и расстояние между осями отверстия и пальца.
• Соединение с шатуном. Палец должен соответствовать внутренней посадке шатуна, втулки либо подшипника, примененного в вашем компрессоре.
• Способ фиксации. Сверьте все предусмотренные канавки, упоры, крепежные отверстия и другие конструктивные признаки старой детали.
• Свободное пространство в картере. После установки секторная часть не должна задевать корпус, шатун или соседние компоненты.

Рекомендации по установке

Перед ремонтом компрессор обесточивают и полностью сбрасывают давление. После разборки очищают посадочные места и осматривают сопряженные детали: установка нового коленвала с изношенным шатуном, разбитой втулкой или поврежденной опорой не устраняет причину люфта и стука. Порядок сборки, тип смазки, положение деталей и усилие затяжки крепежа выбирают по инструкции конкретного компрессора.

Собранный механизм сначала медленно проворачивают вручную на полный цикл. Ход должен оставаться равномерным, без закусывания и касания корпуса. Затем проверяют осевой и радиальный люфт в доступных соединениях и только после этого выполняют краткий пробный запуск. Точный подбор по геометрии старой детали помогает избежать повторной разборки и корректно восстановить движение поршневого механизма.
