Воздушный фильтр компрессора, тип 7

Воздушный фильтр компрессора, тип 7

Фильтр типа 7 предназначен для очистки воздуха, поступающего в компрессор. Он задерживает пыль и другие находящиеся в воздухе загрязнения до их попадания внутрь компрессорного механизма. Деталь подходит для ремонта и планового обслуживания оборудования с соответствующим прямоугольным посадочным местом. Габариты фильтра составляют 105×49×61 мм, масса — 70 г.

Конструкция и назначение

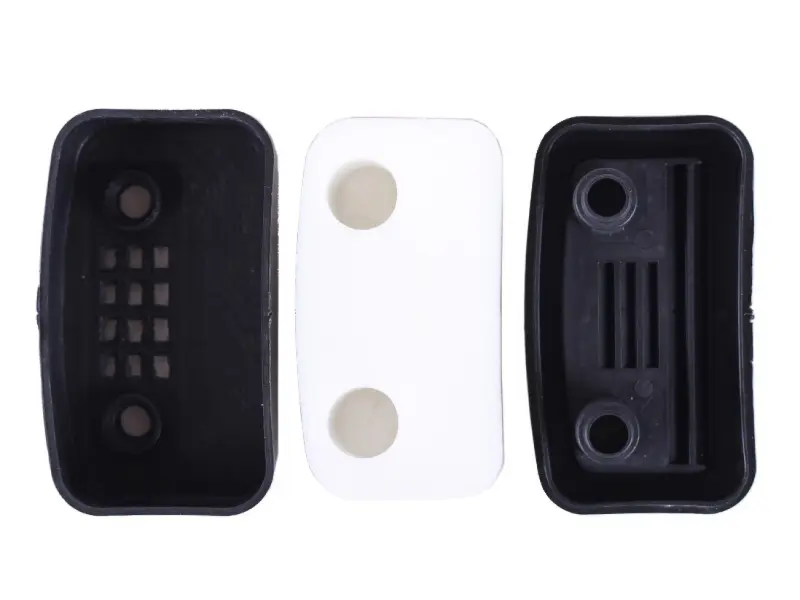

Фильтр выполнен в прямоугольном корпусе с внутренней фильтрующей вставкой. Корпус состоит из двух черных частей, между которыми располагается светлая вставка с двумя круглыми отверстиями. В конструкции предусмотрены два расположенных по вертикали посадочных канала. Такая компоновка задает положение детали при монтаже, поэтому при подборе имеют значение не только общие габариты, но и расстояние между точками крепления, форма корпуса и расположение воздушных проходов.

Во время работы компрессор постоянно забирает окружающий воздух. Вместе с ним к зоне впуска могут поступать пыль, мелкий мусор и другие загрязнения. Фильтр принимает этот поток первым и отделяет посторонние частицы. Исправная вставка с сохраненной структурой не оставляет воздух без предварительной очистки и помогает уменьшить попадание абразивной пыли к внутренним деталям компрессора.

Что проверить при подборе

• Тип исполнения: прямоугольный воздушный фильтр типа 7 для компрессора.
• Габариты: 105×49×61 мм; все три значения следует сопоставить со свободным местом и старой деталью.
• Масса: 70 г.
• Посадка: корпус имеет два вертикально расположенных канала; необходимо сверить их положение и расстояние между ними.
• Геометрия: сравните внешний контур, ориентацию корпуса, стороны входа воздуха и прилегающие поверхности.
• Обозначение: «тип 7» должно соответствовать исполнению фильтра, предусмотренному конструкцией компрессора.

Название типа само по себе не заменяет проверку посадки: у внешне близких фильтров могут отличаться высота, ширина, точки фиксации или расположение проходов. Надежнее всего снять старую деталь, измерить ее по трем сторонам и сопоставить конфигурацию обоих отверстий. Корпус нового фильтра должен размещаться без перекоса, а его прилегающие поверхности — совпадать с посадочной площадкой компрессора. Подгонять корпус сверлением, обрезкой или чрезмерным усилием не следует.

Когда требуется замена

Обслуживание фильтра необходимо при заметном загрязнении вставки, ее деформации, повреждении корпуса или ухудшении прохождения воздуха. Налипшая пыль постепенно перекрывает поры, увеличивает сопротивление на впуске и мешает компрессору свободно забирать воздух. Трещины, неплотное соединение частей корпуса и поврежденные края также являются поводом установить исправную деталь, поскольку воздух может проходить в обход фильтрующей поверхности.

Перед монтажом очищают посадочную площадку и проверяют, чтобы в открытый впуск не попал мусор. Фильтр устанавливают в той же ориентации, что и штатная деталь, без перекоса и зазоров по контуру. Крепление затягивают равномерно, не деформируя пластиковый корпус. После сборки проверяют плотность прилегания и отсутствие постороннего шума на впуске. Все работы выполняют на остановленном компрессоре в соответствии с инструкцией его производителя.

Воздушный фильтр типа 7 подойдет для сервисной замены в компрессоре, если совпадают размеры 105×49×61 мм, прямоугольная форма корпуса и конфигурация двух посадочных каналов. Точная сверка этих признаков до установки помогает выбрать деталь без ошибочной привязки только к общему внешнему виду оборудования.
