Вал коромысел для дизельного двигателя 170D

Вал коромысел для двигателя 170D

Деталь предназначена для клапанного механизма одноцилиндрового четырехтактного дизельного двигателя 170D с воздушным охлаждением. Вал служит опорой, относительно которой перемещаются коромысла впускного и выпускного клапанов. Через этот механизм усилие от штанг передается клапанам, обеспечивая их открытие в соответствующие фазы работы двигателя.

Исправная опора удерживает коромысла в предусмотренном положении и помогает сохранять стабильную геометрию их движения. Износ контактных поверхностей может сопровождаться увеличенным люфтом коромысел, стуком в зоне клапанной крышки и невозможностью устойчиво выставить клапанные зазоры. При таких признаках необходимо проверить не только сам вал, но и отверстия коромысел, регулировочные винты, штанги, клапаны и крепление стойки. Установка новой детали без осмотра сопряженных компонентов не устранит неисправность, если выработка присутствует сразу в нескольких местах.

Размеры и конструкция

• Длина: 33 мм.
• Диаметр цилиндрических опор: 12 мм.
• Ширина центральной стойки: 15 мм.
• Высота стойки: 28 мм.
• Диаметр крепежного отверстия: 8,5 мм.
• Масса: 90 г.

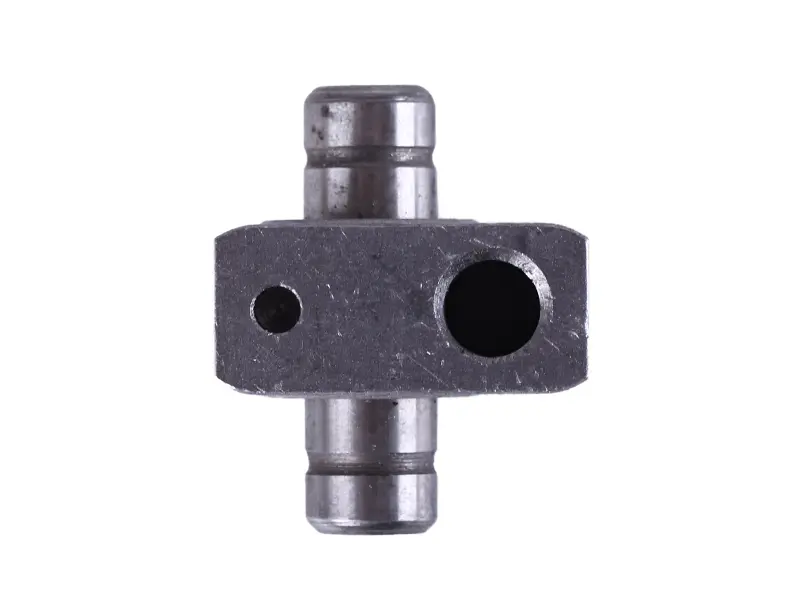

Конструкция включает центральную стойку с двумя отверстиями разного диаметра и цилиндрические опорные участки, расположенные сверху и снизу. Такая конфигурация соответствует исполнению вала коромысел для двигателя 170D. Размеры следует рассматривать вместе: совпадение только диаметра или общей длины еще не подтверждает правильную посадку.

Как проверить совместимость

Обозначение 170D является основным критерием подбора, однако у двигателей разных выпусков могут встречаться конструктивные различия. Перед заказом сравните снятую деталь по длине, диаметру опор, ширине и высоте центральной части, диаметру крепежного отверстия и расположению отверстий. Отдельно проверьте форму торцов и посадку коромысел. Новая деталь должна устанавливаться без принудительной подгонки, перекоса и заметного бокового смещения.

Вал применяется при ремонте мотоблоков, культиваторов и генераторных установок, оснащенных дизельным двигателем 170D. Совместимость определяется именно моделью установленного двигателя и конфигурацией клапанного механизма, а не названием или внешним видом всей машины. Если двигатель ранее ремонтировался либо на нем заменялась головка цилиндра, сравнение со снятой деталью особенно важно.

Установка и проверка после ремонта

Работы выполняют на остывшем двигателе после снятия клапанной крышки. Посадочные места очищают от загрязнений и остатков масла с продуктами износа, затем проверяют коромысла на задиры, овальность отверстий и чрезмерный люфт. Вал устанавливают с сохранением штатного расположения отверстий и крепления. Усилие затяжки, порядок сборки и величину клапанных зазоров выбирают по сервисным данным конкретного двигателя 170D: универсальные значения для этой операции применять нельзя.

После сборки необходимо убедиться, что коромысла перемещаются свободно, не заедают и не смещаются относительно торцов клапанов. Затем регулируют клапанные зазоры, несколько раз проворачивают двигатель вручную и повторно контролируют положение деталей. После первого запуска проверяют отсутствие постороннего стука и подтекания масла из-под клапанной крышки. Такой порядок помогает своевременно обнаружить перекос, неправильную сборку или износ сопряженных деталей.
