Быстросъёмная пневматическая муфта Compressor с наружной резьбой

Быстросъёмная пневматическая муфта Compressor

Муфта предназначена для разъёмного подключения шланга или пневмоинструмента к линии сжатого воздуха. Она устанавливается резьбовой стороной в ответный порт компрессора либо другого подходящего компонента пневмосистемы, а со стороны быстрого соединения принимает совместимый штекер. Такое исполнение удобно там, где шланги и инструменты приходится периодически подключать, менять или снимать для обслуживания.

Конструкция и принцип соединения

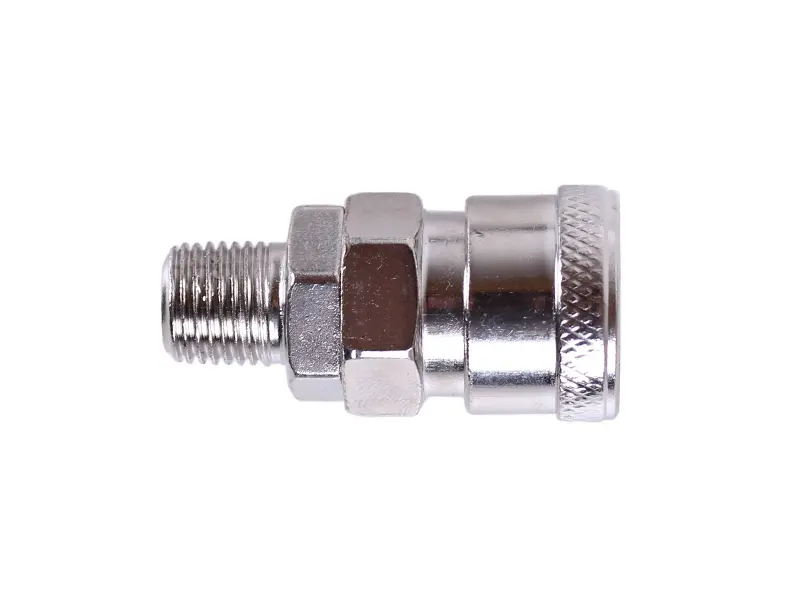

Муфта выполнена в прямом корпусе и сочетает наружную присоединительную резьбу, шестигранный участок под ключ и гнездо с подвижной рифлёной втулкой. Ответный штекер входит в гнездо и удерживается внутренним фиксирующим механизмом. Для разъединения втулку отводят, после чего штекер можно извлечь без выкручивания всей муфты из резьбового порта. Шестигранный участок служит для монтажа фитинга инструментом, а рифление на втулке помогает уверенно управлять механизмом при подключении и снятии линии.

Быстросъёмное соединение состоит из двух согласованных частей: муфты и штекера подходящего профиля. Внешне похожие пневматические разъёмы могут относиться к разным сериям и не всегда соединяются между собой правильно. Поэтому эту позицию выбирают не только по назначению, но и по параметрам обеих сторон подключения.

Что проверить при подборе

• Наружную резьбу: сопоставьте её диаметр, шаг и стандарт с портом, в который будет вкручиваться муфта.
• Профиль штекера: ответная часть должна соответствовать гнезду по серии, форме и номинальному размеру.
• Место установки: убедитесь, что возле порта достаточно пространства для корпуса, ключа и свободного перемещения втулки.
• Параметры пневмосистемы: допустимые давление и пропускная способность выбранной муфты должны отвечать требованиям компрессора и подключаемого инструмента.
• Состояние ответных деталей: резьба, штекер и уплотняемые поверхности не должны иметь деформаций, сильного износа или загрязнений.

Если подбирается замена, полезнее всего сравнить новую муфту со снятой деталью и исправным ответным штекером. Важны длина и форма носика штекера, расположение фиксирующей канавки, присоединительная резьба и доступное пространство около порта. Совпадение только приблизительного диаметра корпуса не подтверждает совместимость.

Установка и проверка

Перед работой компрессор отключают, а давление из линии полностью стравливают. Старый фитинг отворачивают за предусмотренные грани, затем проверяют и очищают резьбовой порт. Способ герметизации резьбы выбирают согласно требованиям оборудования и типу соединения. Муфту сначала наживляют рукой без перекоса, после чего затягивают ключом за шестигранную часть. При монтаже не следует передавать усилие через подвижную втулку: она предназначена для управления быстрым соединением, а не для затяжки корпуса.

После сборки штекер вводят прямо в гнездо и проверяют его фиксацию лёгким обратным усилием. Давление подают постепенно, контролируя резьбовое соединение и место стыка со штекером на отсутствие утечки. Втулка должна перемещаться без заедания, а штекер — надёжно удерживаться и освобождаться только при штатном отведении втулки. Разъединять линию следует после перекрытия подачи воздуха и сброса остаточного давления, удерживая конец шланга.

Эта муфта подходит для ремонта или переоснащения пневмолинии, когда требуется резьбовое крепление со стороны оборудования и быстрое подключение совместимого штекера со стороны шланга либо инструмента. Точная проверка резьбы и профиля ответной части позволит собрать соединение без переходников и избежать неправильной посадки.
