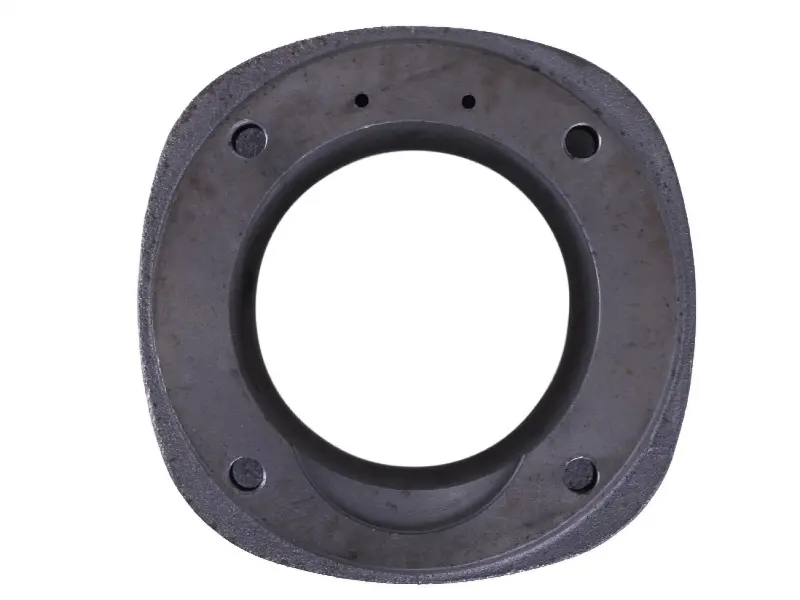

Блок цилиндра компрессора (90) AMG

Блок цилиндра компрессора (90) AMG

Деталь предназначена для ремонта поршневого компрессора и служит корпусом цилиндра, внутри которого перемещается поршень. Вместе с поршнем, кольцами, головкой и уплотнениями она участвует в образовании камеры сжатия воздуха. Исправное состояние внутренней поверхности и посадочных плоскостей необходимо для свободного хода поршня, правильной работы колец и плотного соединения сопрягаемых деталей.

Назначение и конструкция

Блок устанавливается между картерной частью компрессорной головки и головкой цилиндра. Центральное круглое отверстие образует зону движения поршня, а фланцевая часть обеспечивает соединение с соседними деталями. Корпус имеет округлый квадратный внешний контур, четыре основных крепежных отверстия и дополнительные технологические отверстия. Такая конфигурация требует точного совпадения с посадочным местом конкретной компрессорной головки.

Деталь выбирают при износе или повреждении штатного цилиндра. Поводом для разборки могут быть следы задиров, нарушение геометрии, повреждение плоскостей прилегания, посторонний шум, ухудшение компрессии либо ускоренный износ поршневых колец. Эти признаки не всегда связаны только с цилиндром, поэтому перед ремонтом проверяют поршень, кольца, шатун, клапанную часть и состояние уплотнений. Комплексная диагностика помогает определить перечень необходимых деталей и избежать повторной разборки.

Как проверить совместимость

Обозначение «(90)» входит в название исполнения, однако для подбора недостаточно ориентироваться только на эту цифру. У компрессорных цилиндров с близкими названиями могут различаться наружный контур, высота корпуса, расположение крепежа и размеры сопрягаемых поверхностей. До установки сравните новую деталь со снятым блоком и конструкцией компрессорной головки.

• Центральное отверстие: сопоставьте его фактический диаметр с поршнем и старым цилиндром; поршень с кольцами должен соответствовать предусмотренному размеру.
• Крепеж: проверьте количество отверстий, расстояния между их центрами, диаметр и расположение относительно контура корпуса.
• Посадочные плоскости: сравните форму верхнего и нижнего сопряжения, расположение каналов и технологических отверстий.
• Габариты: измерьте высоту, ширину и длину снятой детали, поскольку даже небольшое отличие способно помешать сборке.
• Соседние компоненты: убедитесь, что головка цилиндра, клапанная плита, прокладки, поршень и картер рассчитаны на одинаковую конфигурацию.

Подготовка к установке

Перед сборкой очистите сопрягаемые поверхности от остатков старых уплотнений и загрязнений, не повреждая плоскости прилегания. Проверьте цилиндр на сколы, деформацию и дефекты внутренней поверхности, а крепежные отверстия — на совпадение без принудительного смещения детали. Прокладки и другие уплотнения подбирают по форме каналов и крепежа; перекрытие отверстий нарушает нормальную работу компрессорной головки.

Поршень и кольца также осматривают до монтажа. Поврежденные или неправильно установленные кольца могут оставить задиры на новом цилиндре. Сборку выполняют по схеме конкретного компрессора, соблюдая ориентацию деталей, порядок затяжки и рекомендованный изготовителем момент крепежа. После установки коленчатый механизм должен проворачиваться плавно, без закусывания и контакта поршня с посторонними участками.

Блок цилиндра Compressor (90) подходит для обслуживания поршневой компрессорной головки только при полном совпадении геометрии и присоединительных размеров. Тщательное сравнение со снятой деталью позволяет правильно подобрать корпус цилиндра и восстановить нормальное взаимодействие поршня, колец, головки и уплотнений.
