Блок цилиндра D65 для компрессора AMG

Блок цилиндра D65 для поршневого компрессора

Блок цилиндра AMG с размерным обозначением D65 предназначен для ремонта поршневого воздушного компрессора. Деталь размещает цилиндрическую часть поршневой группы и образует пространство, в котором при движении поршня происходит сжатие воздуха. Центральное отверстие служит зоной перемещения поршня, а плоские сопрягаемые поверхности соединяют блок с картером и головкой компрессора.

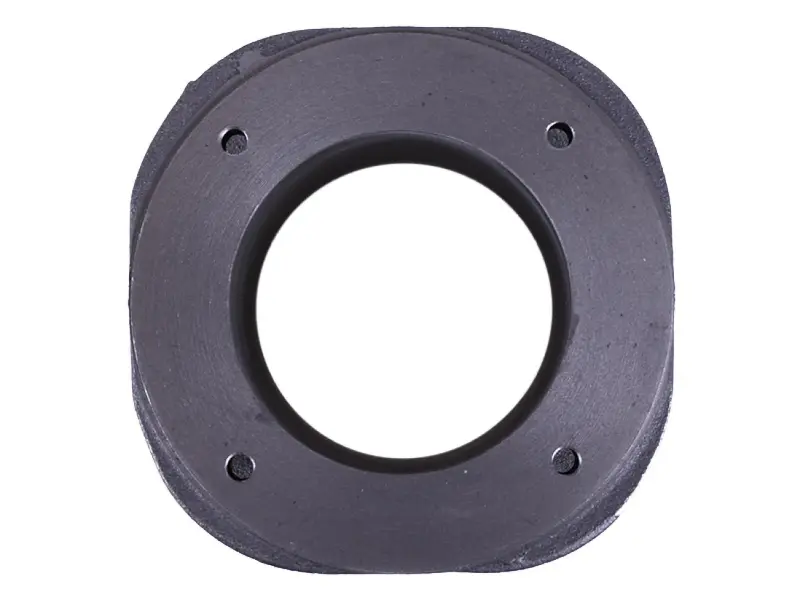

Корпус выполнен с центральным цилиндрическим отверстием и четырьмя отверстиями для крепежа. Такая конфигурация рассчитана на стяжку блока с соседними деталями компрессорной головки. Правильное взаимное положение поверхностей, поршня и креплений необходимо для свободного хода механизма и герметичности камеры сжатия. Деталь относится именно к комплектующим воздушных компрессоров и не является блоком двигателя внутреннего сгорания: внутри нее сжимается воздух, а не топливная смесь.

Когда требуется проверка или замена блока

Состояние цилиндра проверяют при снижении производительности компрессора, появлении постороннего шума, повышенном переносе масла в воздушную магистраль или заметном нагреве компрессорной головки. Эти симптомы не всегда связаны только с блоком: аналогичные проявления могут вызывать изношенные кольца, поврежденный поршень, негерметичная клапанная пластина или прокладки. Поэтому перед ремонтом оценивают всю поршневую группу.

Основанием для замены самого блока становятся глубокие риски и задиры на внутренней поверхности, износ геометрии цилиндра, трещины, сколы, деформированные плоскости сопряжения либо поврежденные крепежные отверстия. Новый блок не устранит потерю компрессии, если одновременно оставлены изношенные кольца или неисправные клапаны. Комплексная проверка соседних деталей помогает избежать повторной разборки компрессорной головки.

Как подобрать блок D65

Обозначение D65 — основной размерный ориентир, но одного диаметра недостаточно для окончательного выбора. У разных компрессорных головок могут отличаться высота цилиндра, наружный контур, расположение и межосевые расстояния крепежных отверстий, форма посадочных плоскостей, поршень и конструкция головки. До покупки сопоставьте новую деталь со снятым блоком и техническими данными конкретного компрессора.

• Проверьте диаметр цилиндра и соответствие поршню с кольцами.
• Сравните высоту, длину и ширину корпуса со старой деталью.
• Сопоставьте расположение четырех крепежных отверстий и расстояния между их центрами.
• Проверьте форму верхней и нижней плоскостей, а также соответствие прокладок.
• Учитывайте модель компрессорной головки и ее конструктивное исполнение, а не только название компрессора.

Измерения старого цилиндра выполняют на очищенной детали. Если внутренняя поверхность изношена неравномерно, одного замера в произвольной точке недостаточно: для подбора ориентируются на штатный размер поршневой группы и исходную конструкцию компрессора.

Установка и проверка после ремонта

Перед разборкой из ресивера полностью выпускают сжатый воздух, а компрессор отключают от питания. Сопрягаемые поверхности картера и головки очищают от остатков старых уплотнений без образования царапин и заусенцев. Внутри цилиндра не должны оставаться абразивные частицы, стружка или фрагменты прокладок. Одновременно проверяют поршень, кольца, шатун, клапанную пластину и состояние крепежа.

Блок устанавливают без перекоса, применяя прокладки, предусмотренные конструкцией конкретной компрессорной головки. Крепеж затягивают равномерно, в последовательности и с усилием из сервисной документации компрессора. Перед запуском полезно убедиться в свободном ходе механизма, если его конструкция допускает ручное проворачивание. После сборки контролируют отсутствие необычного стука, утечек и перегрева, а также восстановление нормального набора давления. Такой порядок позволяет оценить результат ремонта и вовремя обнаружить проблему в сопряженных деталях.
